Giới thiệu
Làm theo hướng dẫn này để thay pin trên iPhone 17e.
Pin iPhone được đánh giá giữ được 80% dung lượng sau tối đa 500 chu kỳ sạc, hoặc khoảng 18–24 tháng. Nếu iPhone của bạn cần sạc thường xuyên hơn hoặc chạy chậm hơn, có thể đã đến lúc thay pin.
iPhone này sử dụng keo dán pin cần dòng điện để làm lỏng. Sổ tay sửa chữa của Apple khuyến nghị kết nối pin 9 vôn trong 90 giây, nhưng bạn có thể dùng nguồn điện hoặc sạc dự phòng với đầu ra 5–20 vôn thay thế—thời gian cần thiết để làm lỏng keo sẽ thay đổi.
Hướng dẫn này dùng kẹp điện VoltClip cùng với bộ sạc cổng chữ C để giải phóng keo. Nếu bạn dùng phương pháp khác, hãy làm theo hướng dẫn bình thường và bổ sung quy trình vận hành nguồn điện của bạn ở các bước cần thiết.
Sau khi hoàn thành sửa chữa này, bạn có thể nhận được cảnh báo về linh kiện thay thế, nhưng pin mới vẫn sẽ hoạt động bình thường.
Bạn sẽ cần keo dán kính lưng thay thế để hoàn thành sửa chữa này.
Các ảnh trong hướng dẫn này được chụp từ một mẫu máy khác và có thể có một số khác biệt nhỏ về hình ảnh, nhưng sẽ không ảnh hưởng đến quy trình.
Những gì bạn cần
Công cụ
- Tô vít năm cánh P2 dành cho iPhone
- Tô vít ba chấu Y000
- Tay cầm hút
- Kẹp điện VoltClip
- Que bẩy nhựa
- Bộ miếng mở (6 cái)
- Túi nhiệt
- Máy sấy tóc
- Súng nhiệt (tùy chọn)
- Nhíp
- Băng keo đóng gói
- Cồn isopropyl (nồng độ 90% trở lên)
- Giấy lọc cà phê hoặc khăn không xơ
- Bộ sạc nhanh GaN cổng chữ C 65W
- Kẹp chống
Quy trình thay thế
Bước 1: Trước khi bắt đầu
Hãy để pin điện thoại xả xuống dưới 25%, vì pin lithium-ion còn đầy là mối nguy hiểm tiềm ẩn về an toàn.
Rút mọi cáp ra khỏi điện thoại.
Giữ nút nguồn và một trong hai nút âm lượng, rồi trượt để tắt nguồn điện thoại.
Bước 2: Dán băng keo lên các vết nứt
Nếu màn hình hoặc kính lưng bị nứt nặng, hãy dán các dải băng keo đóng gói chồng lên nhau lên kính để bảo vệ bản thân và giúp việc tháo máy dễ dàng hơn.
Đảm bảo có một vùng phẳng gần cạnh dưới đủ lớn để cốc hút dính được.
Bước 3: Tháo ốc năm cánh
Dùng tô vít năm cánh P2 để tháo hai ốc dài 7,8 mm ở hai bên cổng sạc.
Bước 4: Đánh dấu miếng mở
Nếu đưa miếng mở vào quá sâu có thể làm hỏng thiết bị. Hãy làm theo bước này để đánh dấu miếng mở và tránh hỏng máy.
Đo 3 mm từ đầu miếng mở rồi đánh dấu bằng bút lông không phai.
Bạn cũng có thể đánh dấu các góc khác của miếng mở với các mức đo khác nhau.
Hoặc dán một đồng xu lên miếng mở cách đầu 3 mm.
Bước 5: Làm nóng cạnh dưới
Đặt túi nhiệt đã làm nóng lên cạnh dưới kính lưng trong 90 giây.
Hoặc bạn có thể dùng máy sấy tóc hoặc súng nhiệt để làm nóng cạnh dưới kính lưng đến khi nóng khi chạm vào.
Hãy cẩn thận không làm nóng điện thoại quá mức này—pin rất dễ bị hỏng do nhiệt.
Bước 6: Đưa miếng mở vào
Gắn tay cầm hút vào cạnh dưới kính lưng.
Kéo tay cầm lên với lực mạnh, đều để tạo khe hở giữa kính lưng và khung.
Đưa đầu miếng mở vào khe hở.
Bước 7: Thông tin về kính lưng
Khi bạn cắt keo giữ kính lưng ở các bước tiếp theo, đừng đưa miếng mở sâu hơn 3 mm để tránh làm hỏng các khu vực sau:
Một cáp mỏng kết nối kính lưng với điện thoại, cạnh nút tăng âm lượng.
Nhiều tiếp điểm lò xo quanh chu vi điện thoại.
Bước 8: Tách keo cạnh dưới
Trượt miếng mở dọc theo cạnh dưới kính lưng để tách keo.
Để miếng mở lại gần góc dưới bên trái.
Bước 9: Làm nóng cạnh trái
Đặt túi nhiệt đã làm nóng lên cạnh trái kính lưng trong 90 giây.
Khi dùng máy sấy tóc hoặc súng nhiệt, hãy làm nóng kính lưng đến khi nóng khi chạm vào.
Bước 10
Xoay miếng mở quanh góc dưới bên trái và trượt dọc cạnh trái để tách keo và nhả các kẹp kim loại.
Bạn sẽ nghe và cảm nhận các kẹp kim loại nhả ra khi đi qua chúng.
Để miếng mở lại gần góc trên bên trái.
Bước 11: Làm nóng cạnh trên
Đặt túi nhiệt đã làm nóng lên cạnh trên kính lưng trong 90 giây.
Khi dùng máy sấy tóc hoặc súng nhiệt, hãy làm nóng kính lưng đến khi nóng khi chạm vào.
Bước 12: Tách keo cạnh trên
Xoay miếng mở quanh góc trên bên trái và trượt dọc cạnh trên để tách keo và nhả các kẹp kim loại.
Bạn sẽ nghe và cảm nhận các kẹp kim loại nhả ra khi đi qua chúng.
Để miếng mở lại ở góc trên bên phải.
Bước 13: Làm nóng cạnh phải
Đặt túi nhiệt đã làm nóng lên cạnh phải kính lưng trong 90 giây.
Khi dùng máy sấy tóc hoặc súng nhiệt, hãy làm nóng kính lưng đến khi nóng khi chạm vào.
Bước 14: Tách keo cạnh phải
Đừng đưa miếng mở sâu hơn 3 mm để tránh làm hỏng cáp ẩn.
Xoay miếng mở quanh góc trên bên phải và trượt dọc cạnh phải để tách phần keo còn lại và kẹp kim loại.
Bạn sẽ nghe và cảm nhận kẹp kim loại nhả ra khi đi qua nó.
Bước 15
Keo kính lưng của bạn bây giờ sẽ được tách hoàn toàn. Nếu chưa, hãy trượt miếng mở quanh kính lưng để tách phần keo còn sót.
Xoay mở kính lưng sang bên phải của điện thoại và đỡ nó đứng thẳng trên một vật sạch, chắc chắn.
Bước 16: Tháo ốc nắp che đầu nối dưới
Dùng tô vít ba chấu Y000 để tháo hai ốc dài 1,3 mm cố định nắp che đầu nối dưới.
Bước 17: Tháo nắp che đầu nối dưới
Dùng nhíp hoặc ngón tay nâng nắp che đầu nối dưới và trượt về phía trên của điện thoại để nhả khỏi kẹp kim loại.
Tháo nắp che đầu nối dưới.
Bước 18: Ngắt kết nối pin
Dùng đầu nhọn của que bẩy nhựa để bẩy lên và ngắt đầu nối nhấn của pin.
Bước 19: Tháo ốc nắp che đầu nối giữa
Dùng tô vít ba chấu Y000 để tháo ốc dài 1,0 mm cố định nắp che đầu nối giữa.
Bước 20: Tháo nắp che đầu nối giữa
Nắp che đầu nối giữa được gắn vào hai kẹp kim loại ở trên và dưới.
Dùng đầu nhọn của que bẩy nhựa đẩy nắp che đầu nối giữa về phía dưới của điện thoại để nhả các kẹp.
Dùng nhíp hoặc ngón tay tháo nắp ra.
Bước 21: Ngắt kết nối cuộn sạc không dây
Dùng đầu nhọn của que bẩy nhựa để bẩy lên và ngắt đầu nối nhấn của cuộn sạc không dây.
Bước 22: Tháo kính lưng
Nâng kính lưng ra khỏi khung và tháo nó.
Bước 23: Bóc keo cáp pin

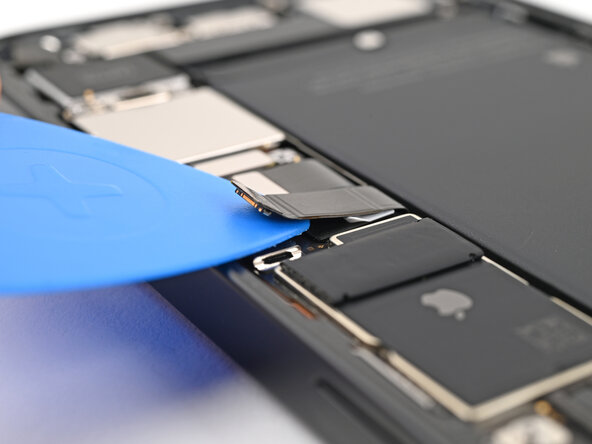

Trượt miếng mở dưới cáp pin để tách keo giữ nó với bo mạch logic.
Có một miếng đệm dưới cáp pin mà bạn có thể vô tình trượt miếng mở vào dưới. Nếu vậy, hãy ấn miếng đệm trở lại vị trí và trượt miếng mở giữa miếng đệm và cáp.

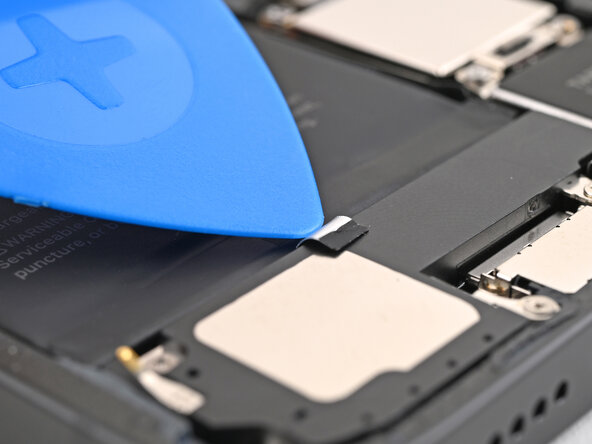

Bước 24: Bóc tab bạc
Dùng miếng mở hoặc móng tay sạch để bóc tab bạc ở cạnh dưới của pin.
Bước 25: Lắp ráp kẹp điện
Đừng kết nối kẹp điện với nguồn điện ngay. Các kẹp cá sấu có thể chạm vào nhau và gây đoản mạch điện.

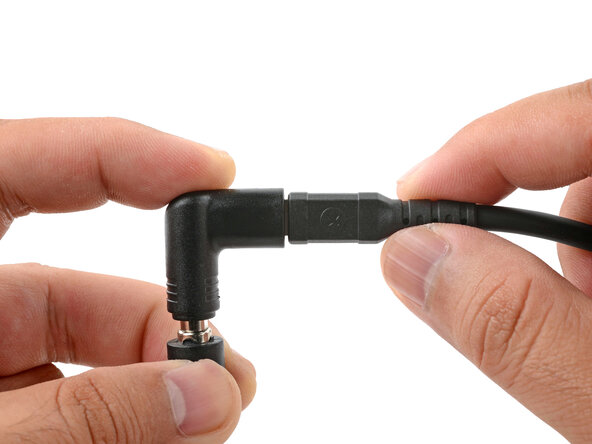

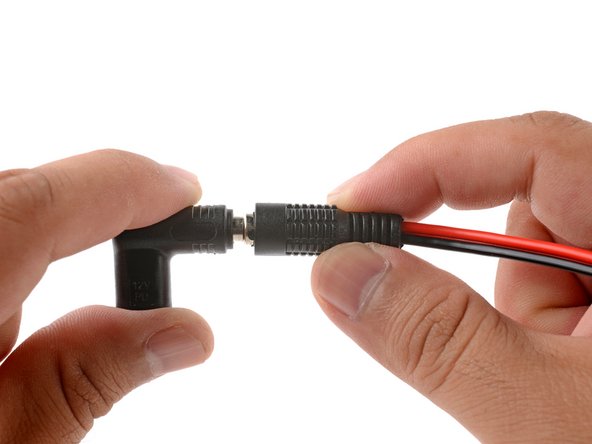

Cắm đầu nối hình trụ của kẹp điện vào khớp nối cổng chữ C hình khuỷu tay.
Bước 26: Gắn kẹp cá sấu

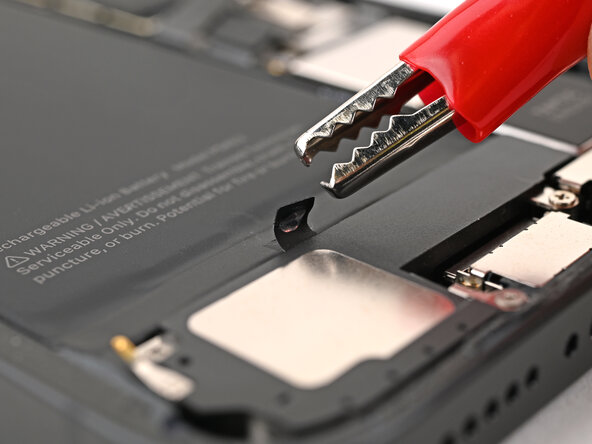

Gắn kẹp cá sấu đỏ vào tab bạc.

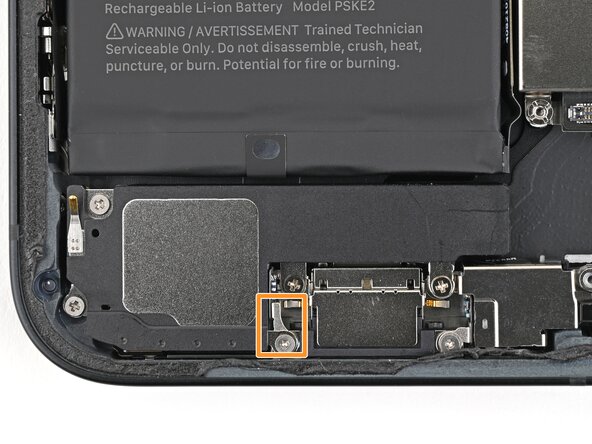

Bước 27
Gắn kẹp cá sấu đen vào tab kim loại ở đáy loa ngoài.
Bước 28: Kết nối nguồn điện với kẹp điện
Đảm bảo kẹp cá sấu đỏ không chạm vào các bề mặt kim loại khác ngoài tab bạc.
Kết nối cáp cổng chữ C đã có nguồn vào khớp nối cổng chữ C và đợi 90 giây để keo lỏng ra.
Bước 29: Ngắt kẹp điện
Ngắt cáp cổng chữ C khỏi khớp nối, rồi ngắt các kẹp cá sấu.
Bước 30: Tháo pin
Nếu pin không nhúc nhích trong bước này, hãy kết nối lại các kẹp cá sấu thêm một phút rồi thử lại.

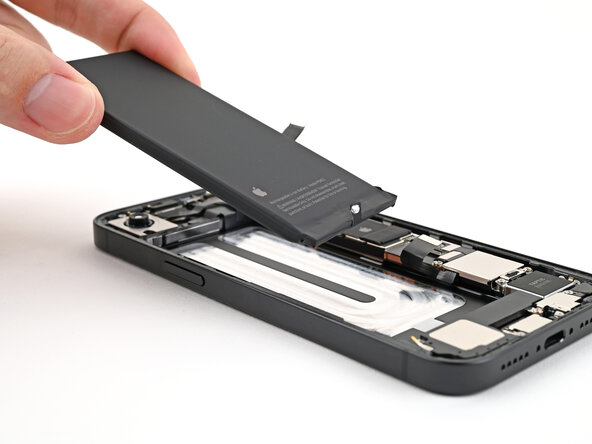

Cầm tab bạc hoặc dùng tay cầm hút để nâng pin ra khỏi khung.
Nếu pin không nâng ra dễ dàng, hãy lặp lại bốn bước trước.
Bước 31: Kết thúc tháo máy
Chúc mừng bạn đã hoàn thành tháo máy! Các bước còn lại sẽ hướng dẫn bạn cách lắp lại thiết bị.
Bước 32: Tháo keo pin còn sót

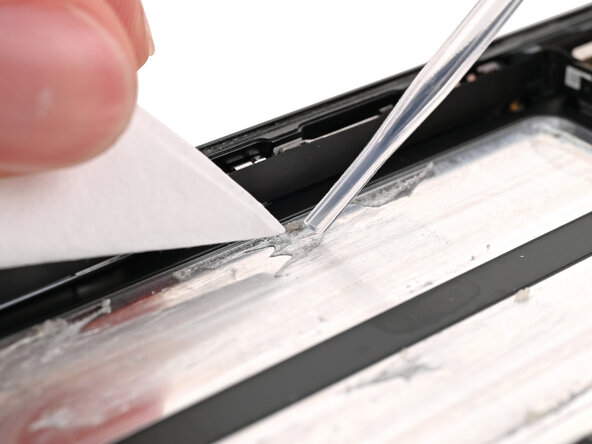

Dùng nhíp để bóc các mảnh keo pin còn sót lớn khỏi khung iPhone.
Dùng giấy lọc cà phê hoặc khăn không xơ và cồn isopropyl nồng độ cao (trên 90%) để lau sạch mọi cặn keo pin còn lại trên khung iPhone.
Bước 33: Tháo lớp lót phía iPhone

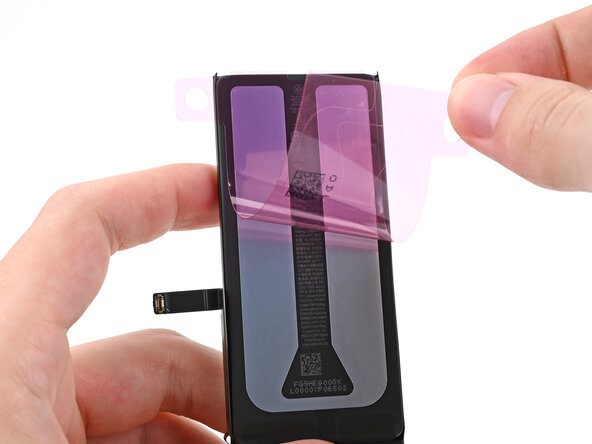

Bóc lớp lót ra khỏi keo dán pin.
Bước 34: Đặt pin

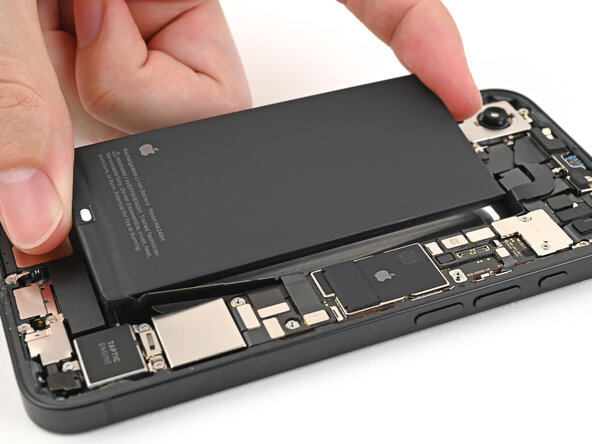

Giữ pin phía trên vị trí của nó trong iPhone và kết nối đầu nối nhấn.
Với pin đã kết nối, hạ nó vào chỗ.
Dùng ngón tay ấn pin để dán chặt.
Bước 35: Ngắt kết nối pin

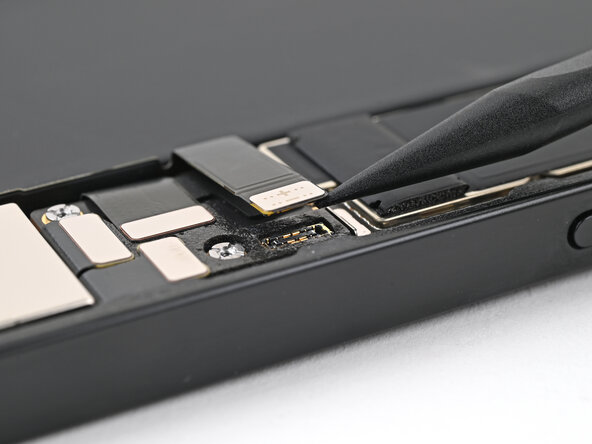

Dùng đầu nhọn của que bẩy nhựa để bẩy lên và ngắt đầu nối nhấn của cáp pin.
Bước 36: Tháo keo khung còn sót
Dùng nhíp để tháo keo quanh chu vi khung.
Bạn có thể cần dùng đầu nhọn của que bẩy nhựa để cuộn keo lại trước khi cầm bằng nhíp.
Dùng giấy lọc cà phê hoặc khăn không xơ và cồn isopropyl nồng độ cao (trên 90%) để làm sạch mọi cặn keo.
Bước 37: Định hướng keo
Định hướng keo thay thế lên khung với lớp lót xanh lớn ở mặt dưới và tab kéo ở góc dưới bên phải.
Màu lớp lót và vị trí tab kéo của bạn có thể khác trên keo.
Dùng các đặc điểm như lỗ cắt camera và các khía dọc cạnh để hình dung cách keo sẽ nằm trong khung.
Bước 38: Dán keo
Một khi keo đã được ấn vào chỗ, bạn không thể điều chỉnh lại vị trí—bạn sẽ phải tháo nó và bắt đầu lại với keo mới.
Dùng tab kéo để bắt đầu bóc lớp lót phía sau của keo bắt đầu từ cạnh dưới, nhưng đừng bóc hết lớp lót.
Giữ lớp lót xanh ra ngoài và căn chỉnh keo với cạnh dưới của iPhone.
Đặt cạnh dưới của keo vào hốc trên khung, đảm bảo các tiếp điểm lò xo của iPhone khớp với lỗ cắt trên lớp lót.
Bước 39
Tiếp tục bóc lớp lót phía sau của keo trong khi ấn keo vào chỗ dọc theo các cạnh của khung iPhone.
Nếu bạn đã căn chỉnh đúng cạnh dưới của keo, các cạnh bên và cạnh trên sẽ khớp hoàn hảo. Nếu keo bị lệch, hãy tháo nó và bắt đầu lại với keo mới.
Nếu keo bị lệch và bạn không có bộ keo khác sẵn, tạm thời lắp lại iPhone và sử dụng bình thường mà không cần keo cũng được, nhưng hãy nhớ rằng khả năng chống nước của iPhone sẽ bị giảm cho đến khi bạn lắp keo mới.
Bước 40: Ấn keo vào chỗ
Dùng đầu phẳng của que bẩy nhựa ấn keo vào chỗ quanh chu vi khung.
Bước 41
Dùng đầu nhọn của que bẩy nhựa nâng tab kéo ở góc trên bên phải của lớp lót keo hồng cho đến khi bạn có thể cầm được bằng ngón tay.
Bước 42
Dùng tab kéo để bóc lớp lót hồng ra khỏi khung và lộ ra các lớp lót xanh thứ cấp.
Bước 43: Kết nối các đầu nối nhấn
Chống đỡ kính lưng dọc cạnh phải của iPhone, dùng hộp hoặc vật chắc chắn tương tự để đỡ kính.
Dùng đầu phẳng của que bẩy nhựa hoặc ngón tay để kết nối đầu nối nhấn của cuộn sạc, rồi đầu nối nhấn của pin.
Bước 44: Đặt nắp che đầu nối giữa
Đặt nắp che đầu nối giữa lên đầu nối nhấn của cuộn sạc không dây sao cho nó hơi nhô ra khỏi khe trên bo mạch logic dành cho kẹp dưới.
Bước 45
Dùng ngón tay ấn nắp xuống trên bo mạch logic.
Trong khi ấn xuống, trượt nắp lên trên để cả hai kẹp kim loại khớp vào vị trí trên bo mạch logic.
Bước 46: Đặt nắp che đầu nối dưới
Dùng nhíp đặt phần trên của nắp che đầu nối dưới vào khe trên bo mạch logic.
Đặt nắp che đầu nối dưới lên đầu nối nhấn.
Bước 47: Lắp ốc nắp che
- Đỏ: Dùng tô vít ba chấu Y000 để lắp ốc dài 1,0 mm cố định nắp che đầu nối giữa.
- Đen: Dùng tô vít ba chấu Y000 để lắp hai ốc dài 1,3 mm cố định nắp che đầu nối dưới.
Bước 48: Tháo các lớp lót cuối cùng
Dùng nhíp cầm các tab kéo trên ba lớp lót xanh và bóc chúng ra để lộ keo.
Bạn có thể cần giữ kính lưng phía trên khung mà không để nó chạm vào keo để tháo lớp lót dọc cạnh phải.
Bước 49: Đặt kính lưng
Giữ kính lưng phía trên điện thoại và căn chỉnh với khung.
Bước 50
Đặt kính lưng thẳng xuống khung và ấn cho đến khi các kẹp khớp.
Ấn quanh chu vi kính lưng để khớp tất cả các kẹp.
Bước 51: Làm nóng kính lưng
Để giúp keo bám chắc, hãy làm nóng các cạnh kính lưng bằng túi nhiệt, máy sấy tóc hoặc súng nhiệt đến khi nóng khi chạm vào.
Ấn chắc quanh chu vi kính lưng. Nếu bạn có kẹp ê-tô màn hình, hãy dùng chúng để tăng độ bám của keo mới. Nếu không, hãy tiếp tục đọc để biết thêm các cách cố định kính lưng.
Bước 52: Ép kính lưng
Để ép đều iPhone và tăng độ bám của kính lưng với khung, bạn cần tính đến phần nhô camera.
Nếu bạn còn hộp nguyên bản của iPhone, lấy nắp hộp và đặt lên bề mặt phẳng.
Nếu không còn hộp nguyên bản, bỏ qua bước này để dùng phương pháp thay thế.
Đặt iPhone úp màn hình lên trong nắp hộp với phần nhô camera nằm trong hốc của nó.
Tìm một vật có kích thước gần bằng iPhone nhưng cao hơn các cạnh hộp. Xếp chồng lên iPhone, rồi đặt thêm vài vật nặng.
Để các vật tại chỗ ít nhất ba mươi phút. Vật càng nhẹ thì càng phải để lâu. Lý tưởng nhất là để chồng qua đêm.
Bước 53
Nếu bạn không còn hộp nguyên bản của iPhone, hãy làm theo ba bước tiếp theo để dùng phương pháp khác ép đều kính lưng.
Đặt iPhone úp màn hình xuống trên bề mặt mềm, phẳng.
Dán băng keo lên kính lưng để bảo vệ lớp hoàn thiện.
Bước 54
Đặt một lớp đồng xu hoặc vật dày tương tự lên băng keo dọc các cạnh kính lưng.
Tùy theo độ dày của đồng xu, bạn có thể cần nhiều lớp.
Phân bố đồng xu đều và đảm bảo chúng dày ít nhất bằng phần nhô camera.
Bước 55
Xếp chồng nhiều cuốn sách hoặc các vật nặng khác lên iPhone.
Đồng xu có thể để lại dấu ấn trên vật dưới cùng, vì vậy đừng dùng thứ gì có giá trị.
Để các vật tại chỗ ít nhất ba mươi phút. Vật càng nhẹ thì càng phải để lâu. Lý tưởng nhất là để chồng qua đêm.
Bước 56: Lắp ốc năm cánh
Dùng tô vít năm cánh P2 để lắp hai ốc dài 7,8 mm ở hai bên cổng sạc.
