Hướng dẫn thay màn iPhone 17e

Giới thiệu

Làm theo hướng dẫn này để thay màn hình bị vỡ, nứt hoặc không phản hồi trên iPhone 17e.

Bạn sẽ cần keo dán màn hình thay thế để hoàn thành sửa chữa này.

Lưu ý: Vì bạn không thể ngắt kết nối pin trong quá trình sửa chữa này, hãy đặc biệt cẩn thận không sử dụng dụng cụ bẩy bằng kim loại hoặc chạm vào các tiếp điểm lộ ra trong iPhone.

Sau khi sửa chữa, hãy hiệu chỉnh màn hình Apple chính hãng bằng Repair Assistant.

Các ảnh trong hướng dẫn này được chụp từ một mẫu máy khác và có thể có một số khác biệt nhỏ về hình ảnh, nhưng sẽ không ảnh hưởng đến quy trình.

Linh kiện / Dụng cụ

Màn hình iPhone 17
Tô vít Pentalobe P2 dành cho iPhone
Tô vít Tri‑point Y000
Bộ miếng mở
Tay cầm hút
Spudger
Nhíp
Máy sấy tóc
Súng nhiệt
Cồn isopropyl (nồng độ 90% trở lên)
Giấy lọc cà phê hoặc khăn không xơ

Quy trình thay thế

Bước 1: Trước khi bắt đầu

Hãy để pin điện thoại xả xuống dưới 25%, vì pin lithium-ion còn đầy là mối nguy hiểm tiềm ẩn về an toàn.

Rút mọi cáp ra khỏi điện thoại.

Giữ nút nguồn và một trong hai nút âm lượng, rồi trượt để tắt nguồn điện thoại.

Bước 2: Dán băng keo lên các vết nứt

Nếu màn hình hoặc kính lưng bị nứt nặng, hãy dán các dải băng keo đóng gói chồng lên nhau lên kính để bảo vệ bản thân và giúp việc tháo máy dễ dàng hơn.

Đảm bảo có một vùng phẳng gần cạnh dưới đủ lớn để cốc hút dính được.

Bước 3: Tháo ốc pentalobe

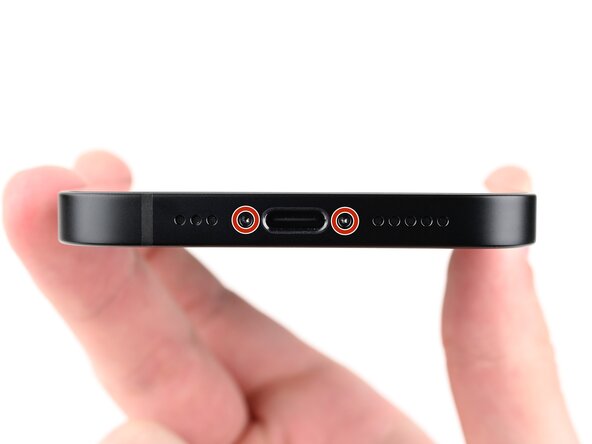

Dùng tô vít pentalobe P2 để tháo hai ốc dài 7,8 mm ở hai bên cổng sạc.

Bước 4: Đánh dấu miếng mở

Nếu đưa miếng mở vào quá sâu có thể làm hỏng thiết bị. Hãy làm theo bước này để đánh dấu miếng mở và tránh hỏng máy.

Đo 3 mm từ đầu miếng mở rồi đánh dấu bằng bút lông không phai.

Bạn cũng có thể đánh dấu các góc khác của miếng mở với các mức đo khác nhau.

Hoặc dán một đồng xu lên miếng mở cách đầu 3 mm.

Bước 5: Làm nóng cạnh dưới

Dùng máy sấy tóc hoặc súng nhiệt để làm nóng cạnh dưới màn hình đến khi nóng khi chạm vào.

Bạn cũng có thể dùng iOpener để làm nóng màn hình. Hãy làm theo hướng dẫn này để làm nóng và áp dụng iOpener đúng cách.

Bước 6: Đưa miếng mở vào

Màn hình bao gồm tấm hiển thị và viền (bezel). Hãy đảm bảo bạn đưa miếng mở vào dưới viền, nếu không bạn có nguy cơ tách hai lớp và làm hỏng màn hình.

Gắn tay cầm hút vào cạnh dưới màn hình.

Trong khi giữ khung xuống bằng một tay, kéo tay cầm lên với lực mạnh, đều để tạo khe hở giữa màn hình và khung.

Đưa đầu miếng mở vào khe hở.

Bước 7: Thông tin về màn hình

Khi bạn cắt keo giữ màn hình ở các bước tiếp theo, đừng đưa miếng mở sâu hơn 3 mm để tránh làm hỏng các khu vực sau:

Hai cáp mỏng kết nối màn hình với điện thoại—một cáp cạnh nút Action và cáp còn lại khoảng giữa nút giảm âm lượng và đáy điện thoại.

Nhiều tiếp điểm lò xo quanh chu vi điện thoại.

Bước 8

Trượt miếng mở dọc theo cạnh dưới để tách keo.

Để miếng mở lại ở góc dưới bên phải.

Bước 9: Làm nóng cạnh phải

Làm nóng cạnh phải màn hình đến khi nóng khi chạm vào.

Bước 10

Trượt miếng mở quanh góc dưới bên phải và lên dọc cạnh phải màn hình để tách keo và nhả kẹp kim loại.

Bạn sẽ nghe và cảm nhận kẹp kim loại nhả ra khi đi qua nó.

Bước 11: Làm nóng cạnh trên

Làm nóng cạnh trên màn hình đến khi nóng khi chạm vào.

Bước 12: Tách keo cạnh trên

Tiếp tục trượt miếng mở quanh góc trên bên phải và ngang qua cạnh trên để tách keo và nhả hai kẹp kim loại.

Bước 13: Làm nóng cạnh trái

Làm nóng cạnh trái màn hình đến khi nóng khi chạm vào.

Bước 14: Tách keo cạnh trái

Trượt miếng mở xuống dọc cạnh trái màn hình để tách phần keo còn lại và nhả hai kẹp kim loại cuối cùng.

Bước 15: Chống đỡ màn hình

Tại thời điểm này, màn hình sẽ được tách khỏi khung. Nếu màn hình vẫn bị kẹt, hãy quay lại quanh chu vi bằng miếng mở để kiểm tra các phần keo còn sót hoặc kẹp bị kẹt.

Xoay mở màn hình qua cạnh trái của điện thoại và đỡ nó bằng một vật sạch, chắc chắn.

Bước 16: Tháo ốc nắp che

Dùng tô vít tri-point Y000 để tháo hai ốc dài 0,9 mm cố định nắp che đầu nối cảm biến trước và nắp che đầu nối màn hình.

Bước 17: Tháo các nắp che

Dùng nhíp hoặc ngón tay nâng nắp che cảm biến trước lên góc 90 độ và tháo móc ra khỏi khe trên bo mạch logic.

Nâng nắp ra khỏi khe và tháo nó.

Bước 18

Dùng nhíp hoặc ngón tay nâng nắp che đầu nối màn hình lên một góc nhẹ để tháo móc ra khỏi khe trên bo mạch logic.

Nâng nắp ra khỏi khe và tháo nó.

Bước 19: Ngắt kết nối màn hình

Dùng đầu nhọn của spudger để bẩy lên và ngắt đầu nối nhấn của màn hình.

Lặp lại với đầu nối nhấn của cảm biến trước.

Bước 20: Tháo màn hình

Nâng màn hình ra khỏi khung và tháo nó.

Bước 21: Kết thúc tháo máy

Chúc mừng bạn đã hoàn thành tháo máy! Các bước còn lại sẽ hướng dẫn bạn cách lắp lại thiết bị.

Bước 22: Tháo keo cũ

Dùng nhíp để tháo keo quanh chu vi khung.

Bạn có thể cần dùng đầu nhọn của spudger để cuộn keo lại trước khi cầm bằng nhíp.

Dùng giấy lọc cà phê hoặc khăn không xơ và cồn isopropyl nồng độ cao (>90%) để làm sạch mọi cặn keo.

Bước 23: Định hướng keo

Đặt keo lên trên điện thoại và dùng các đặc điểm như lỗ cắt cho tiếp điểm lò xo và camera trước để đảm bảo keo được định hướng đúng.

Keo của bạn có thể trông hơi khác một chút.

Bước 24: Dán keo

Một khi keo đã được ấn vào chỗ, bạn không thể điều chỉnh lại vị trí—bạn sẽ phải tháo nó và bắt đầu lại với keo mới.

Dùng tab kéo để bắt đầu bóc lớp lót phía sau của keo bắt đầu từ cạnh dưới, nhưng đừng bóc hết lớp lót.

Giữ lớp lót xanh ra ngoài và căn chỉnh keo với cạnh dưới của iPhone.

Đặt cạnh dưới của keo vào hốc trên khung, đảm bảo các tiếp điểm lò xo của iPhone khớp với lỗ cắt trên lớp lót.

Bước 25

Tiếp tục bóc lớp lót phía sau của keo trong khi ấn keo vào chỗ dọc theo các cạnh của khung iPhone.

Nếu bạn đã căn chỉnh đúng cạnh dưới của keo, các cạnh bên và cạnh trên sẽ khớp hoàn hảo. Nếu keo bị lệch, hãy tháo nó và bắt đầu lại với keo mới.

Nếu keo bị lệch và bạn không có bộ keo khác sẵn, tạm thời lắp lại iPhone và sử dụng bình thường mà không cần keo cũng được, nhưng hãy nhớ rằng khả năng chống nước của iPhone sẽ bị giảm cho đến khi bạn lắp keo mới.

Bước 26: Ấn keo vào chỗ

Dùng đầu phẳng của spudger ấn keo vào chỗ quanh chu vi khung.

Bước 27

Dùng đầu nhọn của spudger nâng tab kéo ở góc trên bên phải của lớp lót keo xanh cho đến khi bạn có thể cầm được bằng ngón tay.

Bước 28

Dùng tab kéo để bóc lớp lót xanh ra khỏi khung.

Bước 29: Kết nối màn hình

Chống đỡ màn hình dọc cạnh trái của iPhone, dùng hộp hoặc vật chắc chắn tương tự để đỡ màn hình.

Dùng đầu phẳng của spudger hoặc ngón tay để kết nối đầu nối nhấn của màn hình.

Lặp lại với đầu nối nhấn của cảm biến trước.

Bước 30

Đưa phần trên của nắp che đầu nối màn hình vào khe trên khung và đặt nó lên đầu nối nhấn.

Bước 31

Nghiêng nắp che đầu nối cảm biến trước ở góc 90 độ và đưa vào khe trên khung.

Đặt nắp lên đầu nối nhấn.

Bước 32: Lắp ốc nắp che

Dùng tô vít tri-point Y000 để lắp hai ốc dài 0,9 mm cố định nắp che đầu nối cảm biến trước và nắp che đầu nối màn hình.

Bước 33

Dùng nhíp hoặc ngón tay cầm tab kéo xanh và tháo lớp lót dọc cạnh phải.

Không để màn hình chạm vào keo, giữ màn hình phía trên điện thoại và tháo hai lớp lót còn lại.

Bước 34: Đặt màn hình

Giữ màn hình phía trên điện thoại và căn chỉnh với khung.

Bước 35

Đặt màn hình thẳng xuống khung và ấn cho đến khi các kẹp khớp.

Ấn quanh chu vi màn hình để khớp tất cả các kẹp.

Bước 36: Làm nóng màn hình

Để giúp keo bám chắc, hãy làm nóng các cạnh màn hình bằng iOpener, máy sấy tóc hoặc súng nhiệt đến khi nóng khi chạm vào.

Nếu bạn có kẹp ê-tô màn hình, hãy dùng chúng để tăng độ bám của keo mới. Nếu không, hãy tiếp tục đọc để biết thêm các cách cố định màn hình.

Bước 37: Ép màn hình

Để ép đều iPhone và tăng độ bám của màn hình với khung, bạn cần tính đến phần nhô camera.

Nếu bạn còn hộp nguyên bản của iPhone, lấy nắp hộp và đặt lên bề mặt phẳng.

Nếu không còn hộp nguyên bản, bỏ qua bước này để dùng phương pháp thay thế.

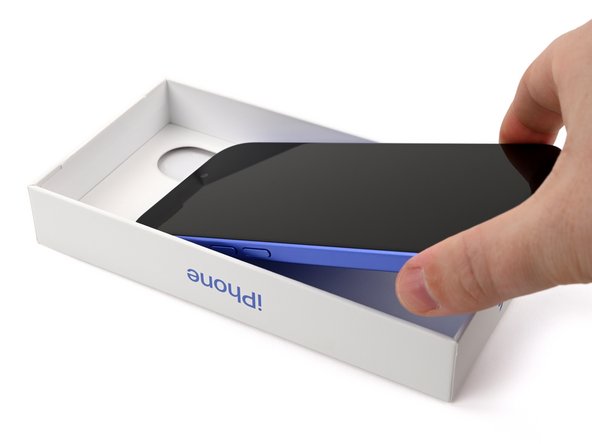

Đặt iPhone úp màn hình lên trong nắp hộp với phần nhô camera nằm trong hốc của nó.

Tìm một vật có kích thước gần bằng iPhone nhưng cao hơn các cạnh hộp. Xếp chồng lên iPhone, rồi đặt thêm vài vật nặng.

Để các vật tại chỗ ít nhất ba mươi phút. Vật càng nhẹ thì càng phải để lâu. Lý tưởng nhất là để chồng qua đêm.

Bước 38

Nếu bạn không còn hộp nguyên bản của iPhone, hãy làm theo ba bước tiếp theo để dùng phương pháp khác ép đều màn hình.

Đặt iPhone úp màn hình xuống trên bề mặt mềm, phẳng.

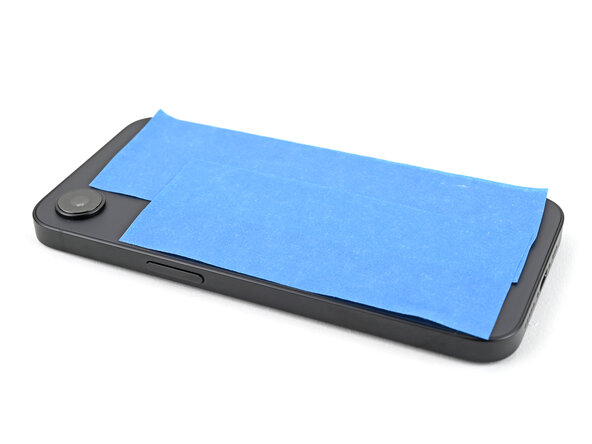

Dán băng keo lên kính lưng để bảo vệ lớp hoàn thiện.

Bước 39

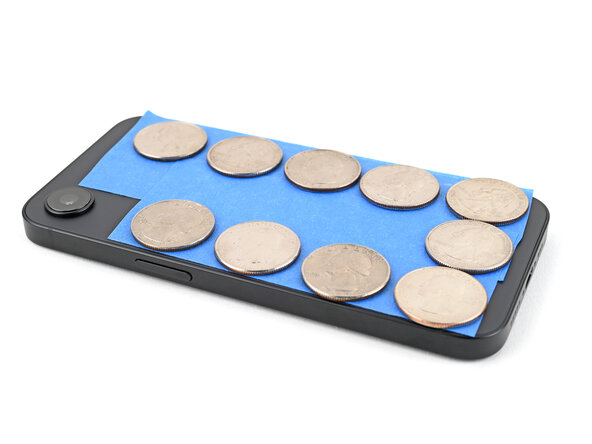

Đặt một lớp đồng xu hoặc vật dày tương tự lên băng keo dọc các cạnh kính lưng.

Tùy theo độ dày của đồng xu, bạn có thể cần nhiều lớp.

Phân bố đồng xu đều và đảm bảo chúng dày ít nhất bằng phần nhô camera.

Bước 40

Xếp chồng nhiều cuốn sách hoặc các vật nặng khác lên iPhone.

Đồng xu có thể để lại dấu ấn trên vật dưới cùng, vì vậy đừng dùng thứ gì có giá trị.
