Hướng dẫn thay pin iPhone Air

Giới thiệu

Sử dụng hướng dẫn này để thay pin chết hoặc bị suy giảm trên iPhone Air.

Pin iPhone được đánh giá giữ được 80% dung lượng sau tối đa 1.000 chu kỳ sạc. Nếu iPhone của bạn cần sạc thường xuyên hơn hoặc chạy chậm hơn, có thể đã đến lúc thay pin.

iPhone này sử dụng keo dán pin cần dòng điện để làm lỏng. Sổ tay sửa chữa của Apple khuyến nghị kết nối pin 9V trong 90 giây, nhưng bạn có thể dùng nguồn điện hoặc sạc dự phòng với đầu ra 5–20V thay thế—thời gian cần thiết để làm lỏng keo sẽ thay đổi.

Hướng dẫn này dùng VoltClip để giải phóng keo. Nếu bạn dùng phương pháp khác, chẳng hạn pin 9V, hãy làm theo hướng dẫn bình thường và bổ sung quy trình vận hành nguồn điện của bạn ở các bước cần thiết.

Sau khi hoàn thành sửa chữa này, hãy chạy Repair Assistant để đặt lại các chỉ số pin. Kể từ iOS 26, tình trạng pin hoạt động với cả pin chính hãng và pin thay thế aftermarket.

Bạn sẽ cần kính lưng thay thế và keo dán pin để hoàn thành sửa chữa này.

Linh kiện/công cụ:

  • Pin iPhone Air
  • VoltClip
  • Đầu tô vít JIS 00
  • Tay cầm hút chân không
  • Que mở
  • Mũi vít P2 5 cạnh
  • Mũi vít chữ Y 3 cánh
  • Tua vít
  • Máy sấy tóc
  • Súng nhiệt
  • Thanh nạy
  • Nhíp
  • Băng keo polyimide
  • Băng keo đóng gói
  • Kính bảo hộ
  • Bộ sạc nhanh GaN USB‑C 65W

Quy trình thay thế

Bước 1: Chuẩn bị điện thoại trước khi tháo

Hãy để pin điện thoại xả xuống dưới 25% trước khi bắt đầu sửa chữa—pin lithium‑ion còn đầy có thể bắt cháy nếu bị hỏng.

Rút mọi cáp ra khỏi điện thoại.

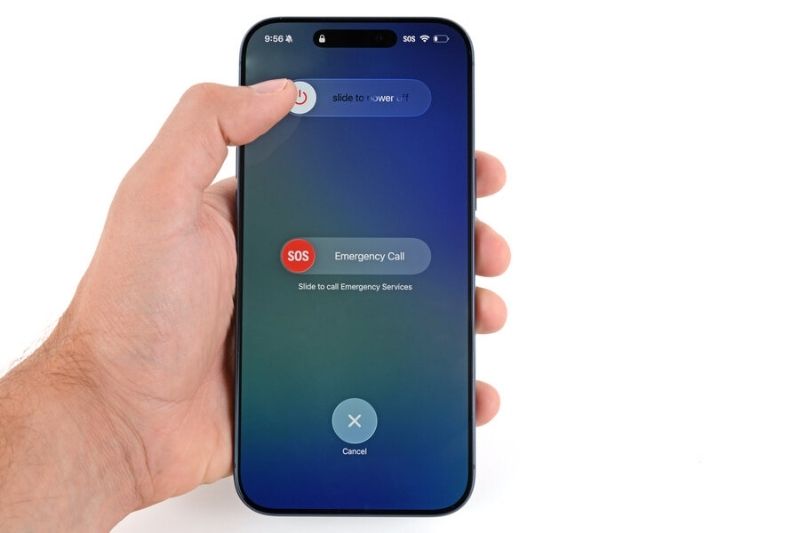

Giữ nút nguồn và một trong hai nút âm lượng rồi trượt để tắt nguồn điện thoại.

Bước 2: Đánh dấu miếng mở (opening pick)

Nếu đưa miếng mở vào quá sâu có thể làm hỏng thiết bị. Hãy làm theo bước này để đánh dấu miếng mở và tránh hỏng máy.

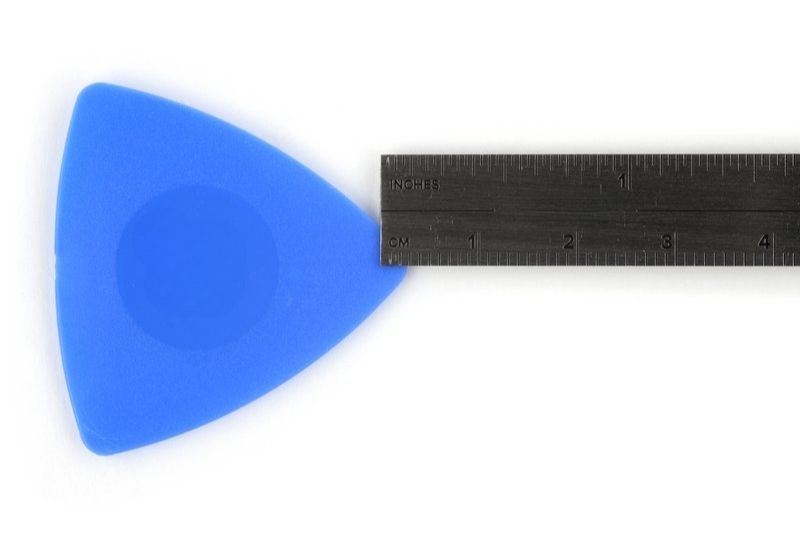

Đo 3 mm từ đầu miếng mở rồi đánh dấu bằng bút lông không phai.

Bạn cũng có thể đánh dấu các góc khác của miếng mở với các mức đo khác nhau.

Hoặc dán một đồng xu lên miếng mở cách đầu 3 mm.

Bước 3: Chuẩn bị khi kính bị nứt

Mảnh kính vỡ có thể làm phức tạp việc tháo máy—hoặc tệ hơn, gây thương tích. Nếu kính lưng điện thoại bị nứt, hãy làm theo bước này.

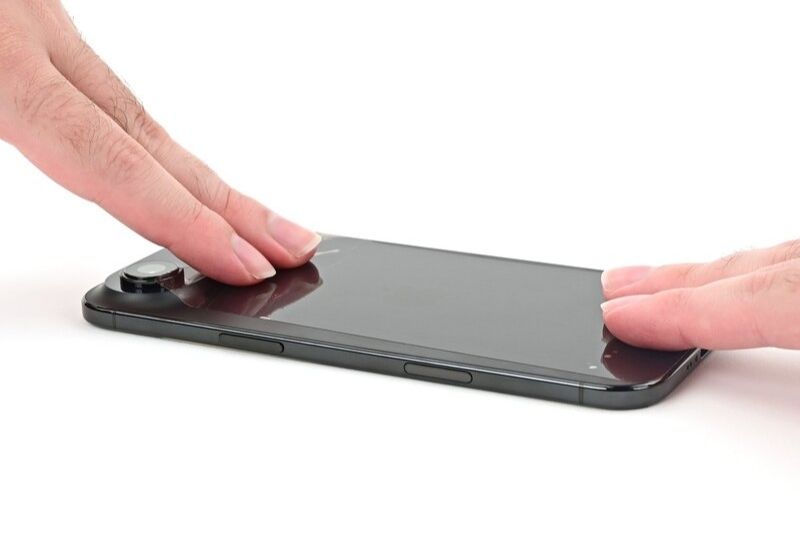

Dán băng keo đóng gói lên kính nứt cho đến khi phủ kín hoàn toàn—việc này giúp giữ kính lại và cho phép cốc hút dính được.

Đảm bảo có một dải băng keo duy nhất (không chồng lên nhau) ở cạnh dưới, đủ lớn để cốc hút vừa vào.

Chỉ dán lên kính—đừng dán băng keo lên khung.

Nên đeo kính bảo hộ để bảo vệ mắt khỏi các mảnh kính bị rung rớt trong quá trình sửa chữa.

Bước 4: Tháo ốc pentalobe

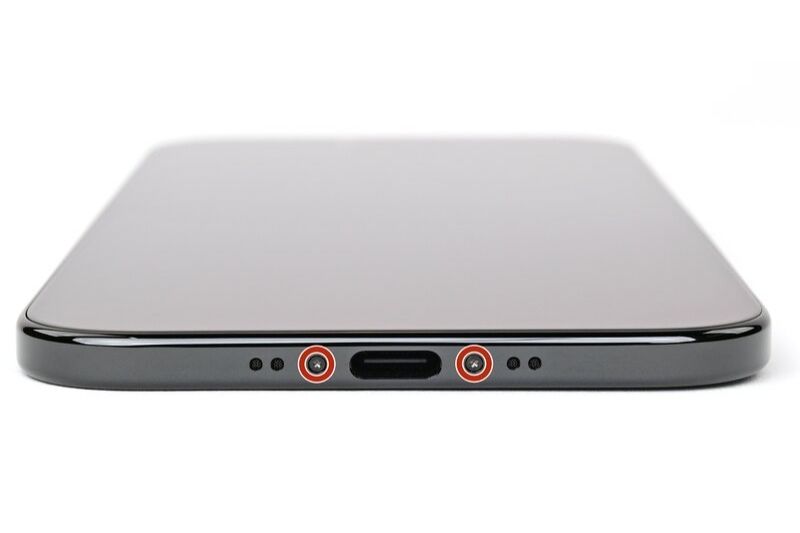

Dùng tô vít pentalobe P2 để tháo hai ốc dài 4,9 mm ở hai bên cổng USB-C.

Bước 5: Làm nóng cạnh dưới

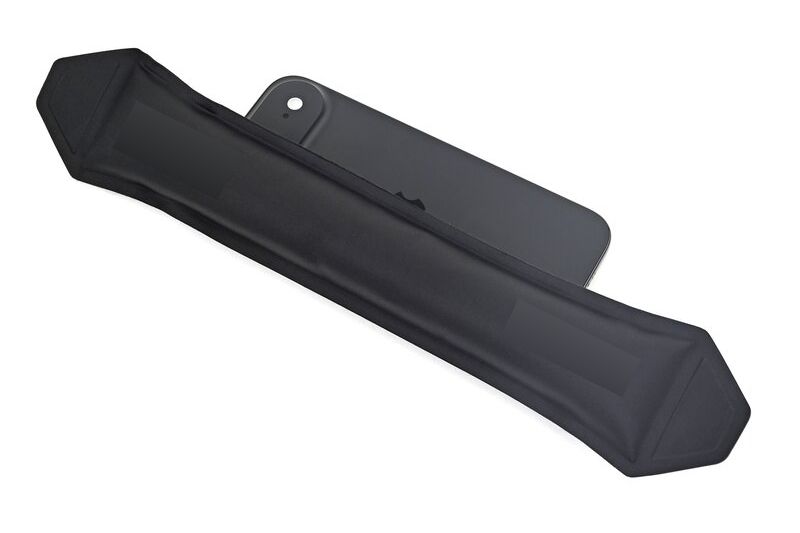

Đặt que mở đã làm nóng lên cạnh dưới của kính lưng trong hai phút.

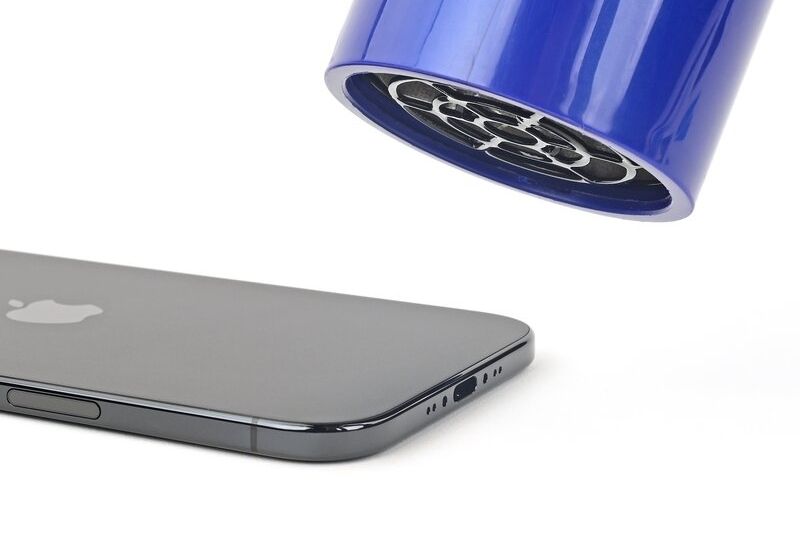

Hoặc bạn có thể dùng máy sấy tóc hoặc súng nhiệt để làm nóng cạnh dưới kính lưng đến khi hơi nóng đến mức khó chạm vào.

Sử dụng súng nhiệt không đúng cách có thể làm hỏng màn hình và/hoặc pin—hãy làm theo hướng dẫn được liên kết một cách cẩn thận.

Bước 6: Đưa miếng mở vào

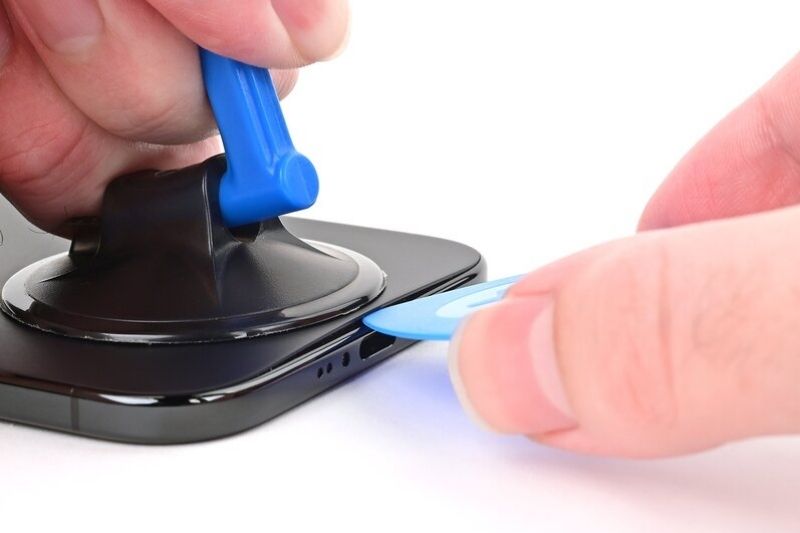

Gắn tay cầm hút vào cạnh dưới kính lưng, càng sát mép càng tốt.

Kéo tay cầm lên với lực mạnh, đều để tạo khe hở giữa kính lưng và khung.

Nếu kính lưng không nhúc nhích, hãy làm nóng lại rồi thử lần nữa.

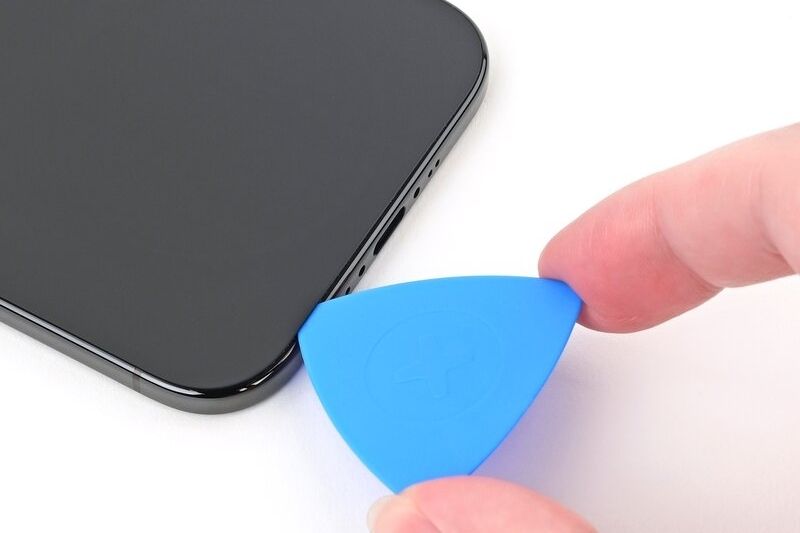

Đưa đầu miếng mở vào khe hở.

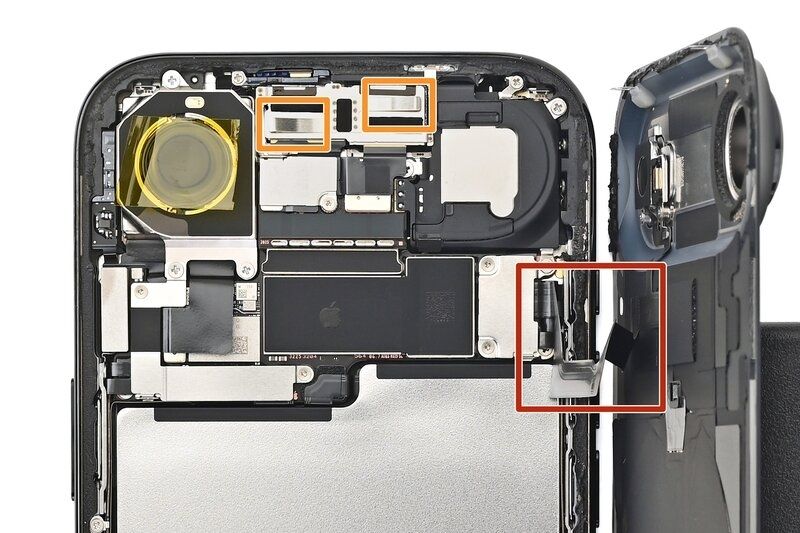

Bước 7: Thông tin về kính lưng

Khi bạn cắt keo giữ kính lưng ở các bước tiếp theo, hãy cẩn thận với các khu vực sau:

Có một cáp mỏng kết nối kính lưng với điện thoại, ngay cạnh nút tăng âm lượng.

Có nhiều tiếp điểm lò xo dọc theo cạnh trên của điện thoại. Hãy đặc biệt cẩn thận không đưa miếng mở sâu hơn mức hướng dẫn ở mỗi bước để tránh làm cong các tiếp điểm này.

Bước 8: Tách keo cạnh dưới

Trượt miếng mở qua lại dọc theo cạnh dưới để tách keo.

Để miếng mở lại ở góc dưới bên trái để ngăn keo dán lại.

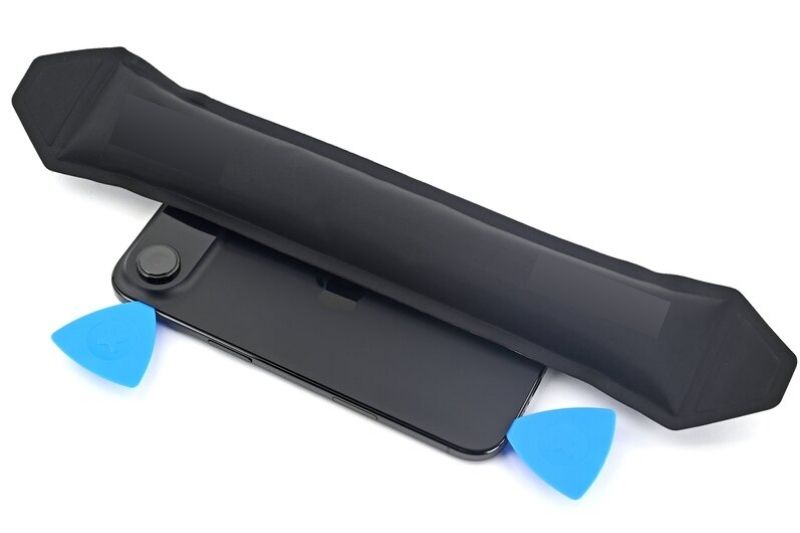

Bước 9: Làm nóng cạnh trái

Đặt que mở đã làm nóng lên cạnh trái kính lưng trong hai phút.

Khi dùng máy sấy tóc hoặc súng nhiệt, chỉ làm nóng kính lưng đến khi nóng khi chạm vào.

Bước 10: Tách keo cạnh trái

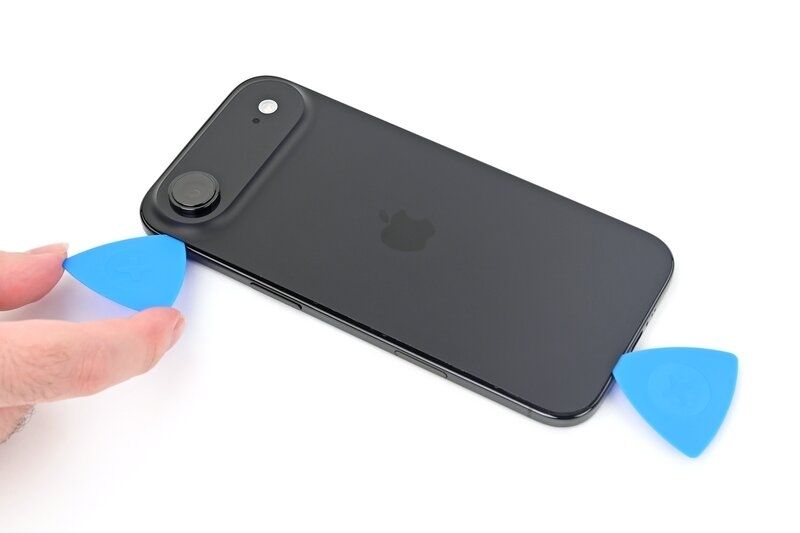

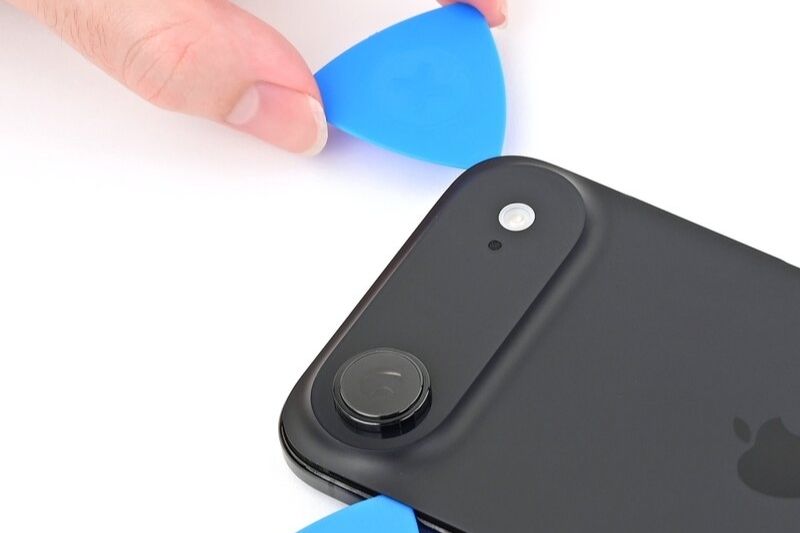

Đưa miếng mở thứ hai vào bên trái miếng mở ban đầu.

Trượt miếng mở thứ hai quanh góc dưới bên trái và dọc theo cạnh trái kính lưng để tách keo và nhả kẹp kim loại.

Để miếng mở này lại ở góc trên bên trái để ngăn keo dán lại.

Bước 11: Làm nóng cạnh phải

Đặt que mở đã làm nóng lên cạnh phải kính lưng trong hai phút.

Khi dùng máy sấy tóc hoặc súng nhiệt, chỉ làm nóng kính lưng đến khi nóng khi chạm vào.

Bước 12: Tách keo cạnh phải

Đừng đưa miếng mở sâu hơn 3 mm dọc theo cạnh phải để tránh làm hỏng cáp ribbon.

Đưa miếng mở thứ ba vào bên phải miếng mở ban đầu ở cạnh dưới.

Trượt miếng mở này quanh góc dưới bên phải và dọc theo cạnh phải kính lưng để tách keo và nhả kẹp kim loại.

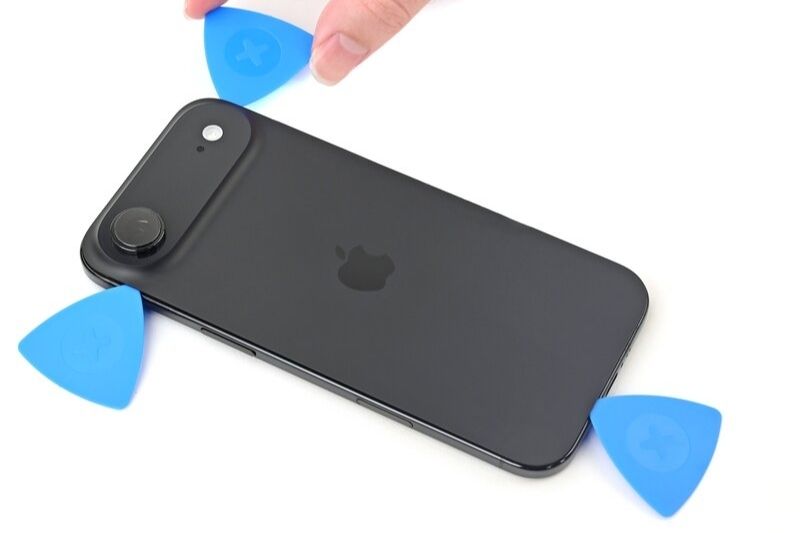

Để miếng mở này lại ở góc trên bên phải để ngăn keo dán lại.

Bước 13: Tách keo cạnh trên

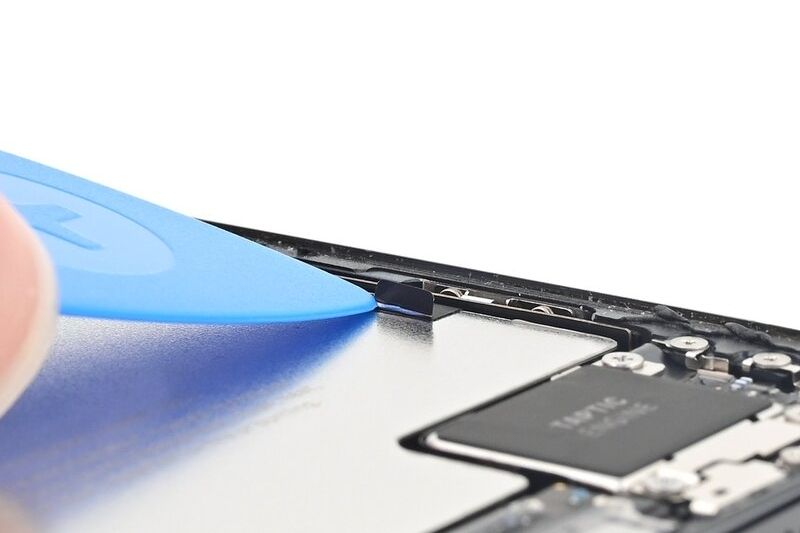

Đừng đưa miếng mở sâu hơn 3 mm dọc theo cạnh trên để tránh làm hỏng các tiếp điểm lò xo.

Lặp lại quy trình làm nóng và trượt dọc theo cạnh trên kính lưng để tách keo và nhả các kẹp kim loại.

Bước 14: Mở xoay kính lưng

Đừng cố tháo hoàn toàn kính lưng ngay—nó vẫn còn gắn với một cáp ribbon mỏng manh.

Nếu kính lưng không mở xoay dễ dàng, đừng dùng lực—hãy quay lại quanh chu vi bằng miếng mở để tách các phần keo còn sót hoặc kẹp bị kẹt.

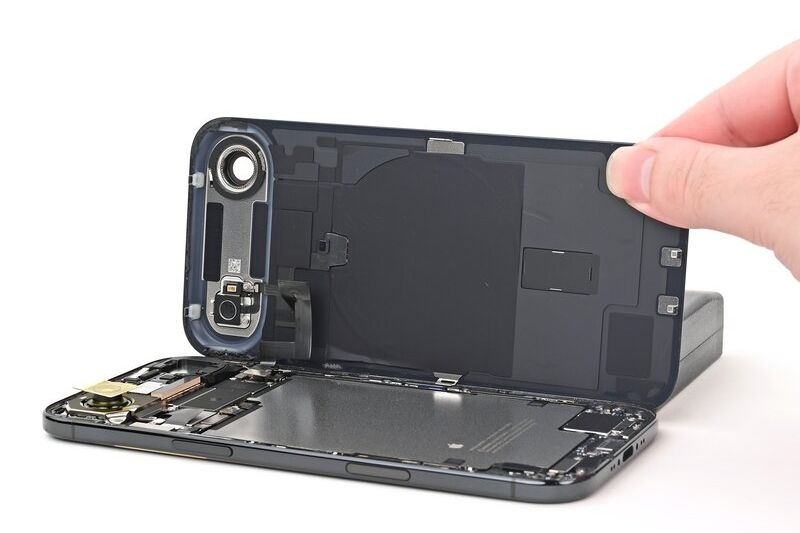

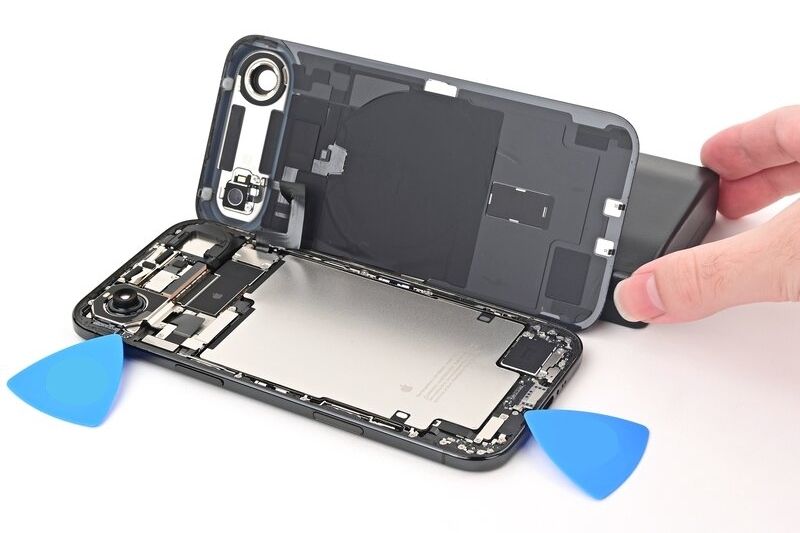

Nhẹ nhàng nâng kính lưng và xoay mở về phía các nút âm lượng.

Đỡ kính lưng bằng một vật sạch, chắc chắn như một hộp nhỏ để tránh làm căng cáp.

Bước 15: Bảo vệ camera sau

Chúng tôi khuyến nghị dùng băng polyimide (còn gọi là băng kapton) để giữ sạch ống kính camera. Nếu bạn không có, có thể bỏ qua bước này, nhưng hãy cực kỳ cẩn thận không chạm vào camera.

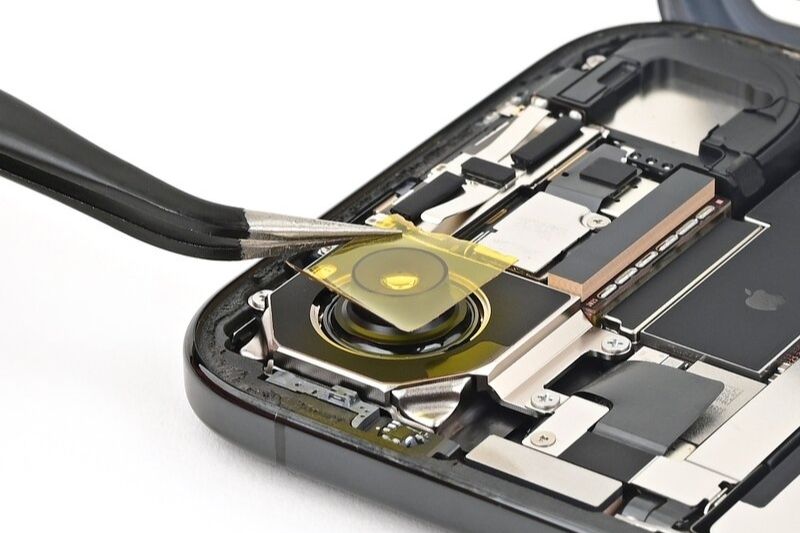

Đặt một miếng băng polyimide lên ống kính camera sau.

Đừng ấn xuống camera sau.

Khi lắp lại, hãy cẩn thận gỡ băng keo mà không làm xê dịch camera sau—cơ chế ổn định của nó cực kỳ mỏng manh.

Bước 16: Tháo nắp che đầu nối bên trái

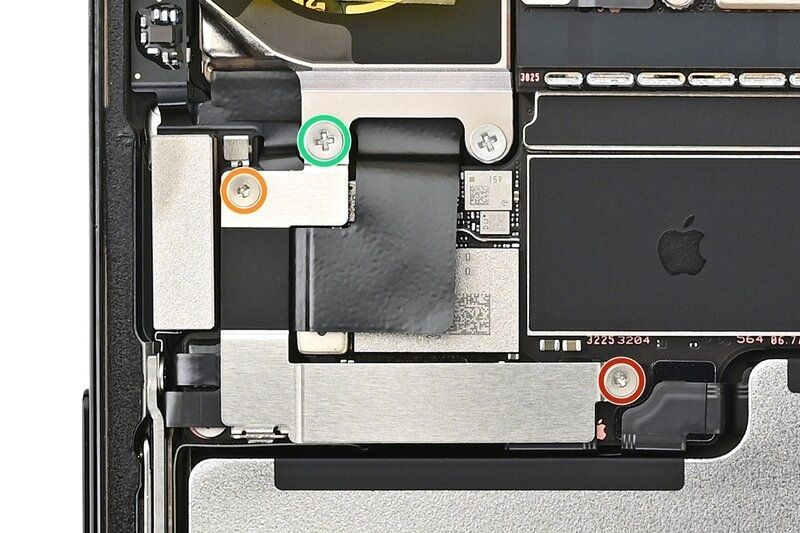

Tháo ba ốc cố định nắp che đầu nối bên trái, nằm dưới camera sau:

  • Đỏ: Một ốc tri-point Y000 dài 1,1 mm
  • Cam: Một ốc tri-point Y000 dài 1,0 mm
  • Xanh: Một ốc JIS 00 dài 3,2 mm

Bước 17

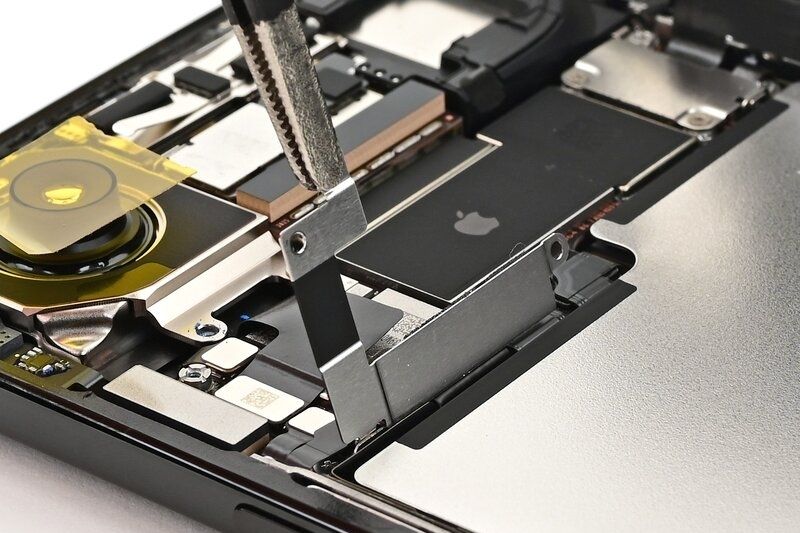

Dùng nhíp hoặc ngón tay nâng nắp lên để nhả móc và tháo nó ra.

Khi lắp lại, đưa móc của nắp vào khe trên bo mạch logic theo góc nghiêng, rồi đặt nắp nằm phẳng.

Bước 18: Ngắt kết nối pin

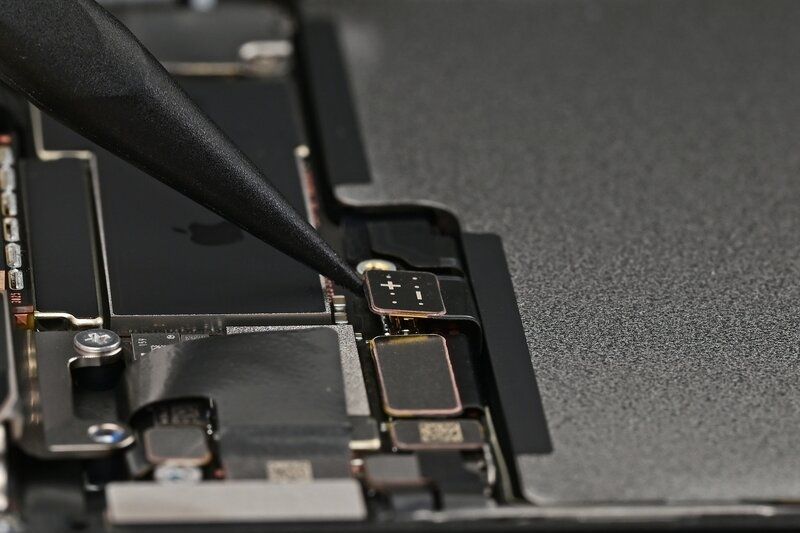

Dùng đầu nhọn của spudger để bẩy lên và ngắt đầu nối nhấn (press connector) của pin.

Khi lắp lại, căn chỉnh đầu nối cẩn thận lên ổ cắm rồi ấn xuống bằng đầu ngón tay hoặc đầu phẳng của spudger—trước một bên, rồi bên kia—cho đến khi kêu “cạch” vào chỗ. Đừng cố ép đầu nối vào. Nếu gặp khó khăn, hãy đặt lại vị trí rồi thử lại.

Bước 19: Tháo nắp che đầu nối bên phải

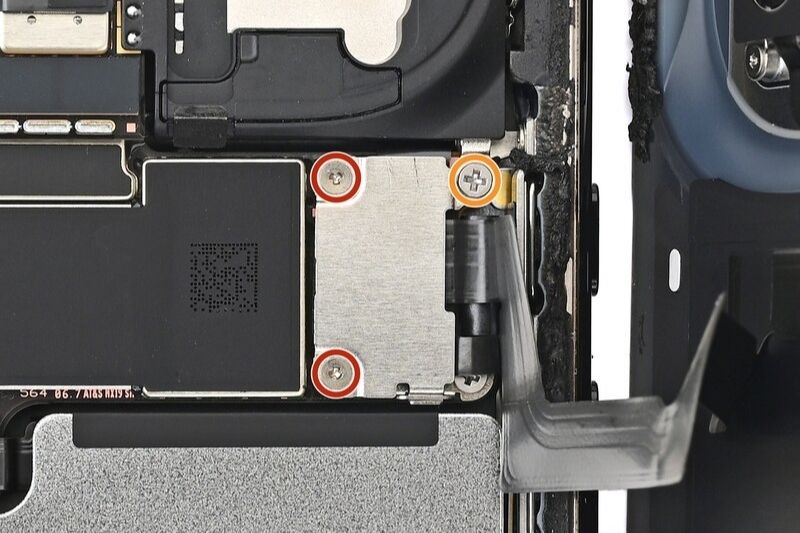

Tháo ba ốc cố định nắp che đầu nối bên phải:

  • Đỏ: Hai ốc tri-point Y000 dài 1,1 mm
  • Cam: Một ốc JIS 00 dài 2,8 mm

Bước 20

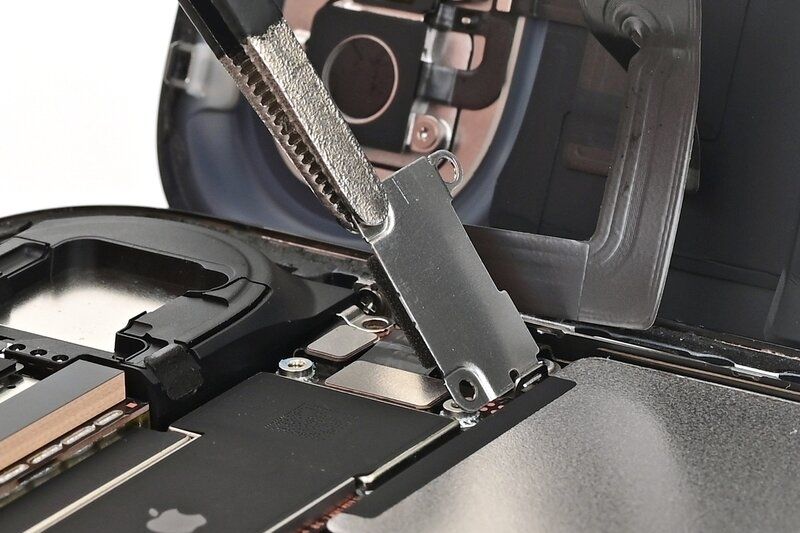

Dùng nhíp hoặc ngón tay nâng nắp lên để nhả móc và tháo nó ra.

Khi lắp lại, đưa móc của nắp vào khe trên bo mạch logic theo góc nghiêng, rồi đặt nắp nằm phẳng.

Bước 21: Ngắt kết nối kính lưng

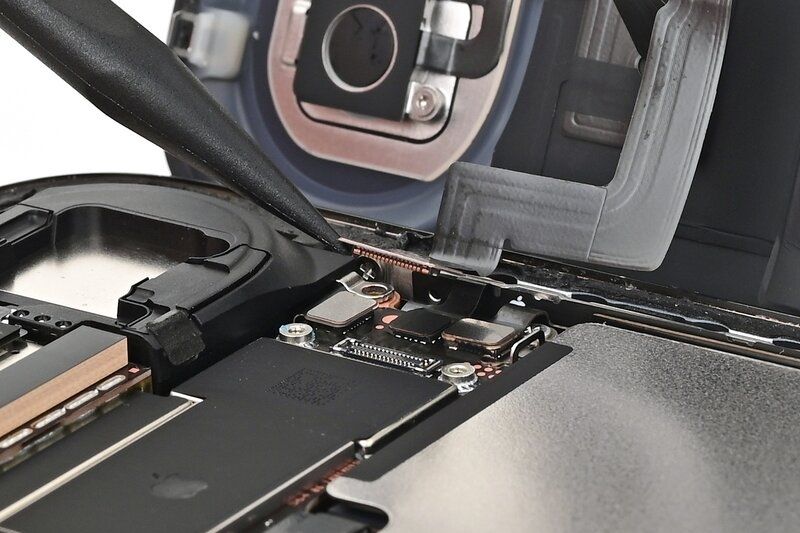

Dùng đầu nhọn của thanh nạy để bẩy lên và ngắt đầu nối nhấn của đèn flash và cuộn sạc không dây.

Bước 22: Tháo kính lưng

Tháo kính lưng ra.

Làm theo hướng dẫn này để thay keo và lắp kính lưng.

Bước 23: Lắp ráp VoltClip

Hướng dẫn này dùng VoltClip để làm lỏng keo. Nếu bạn dùng phương pháp khác, chẳng hạn pin 9V, hãy làm theo hướng dẫn bình thường và bổ sung quy trình vận hành nguồn điện của bạn ở các bước cần thiết.

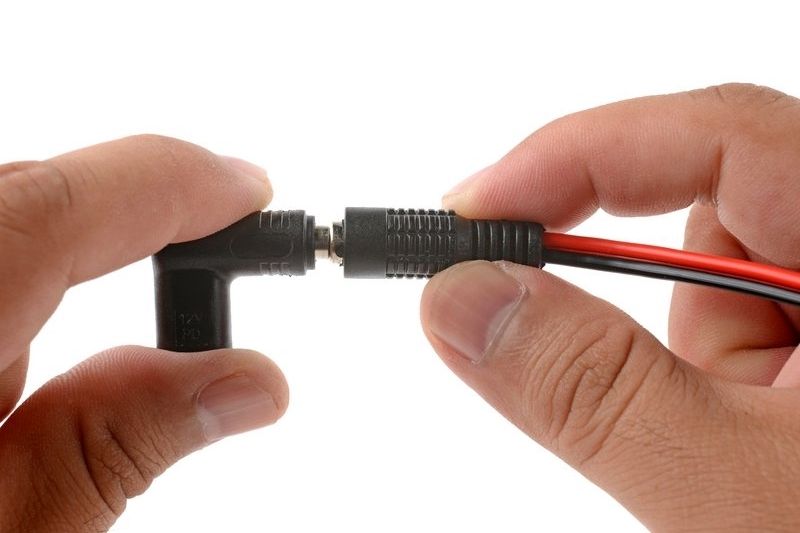

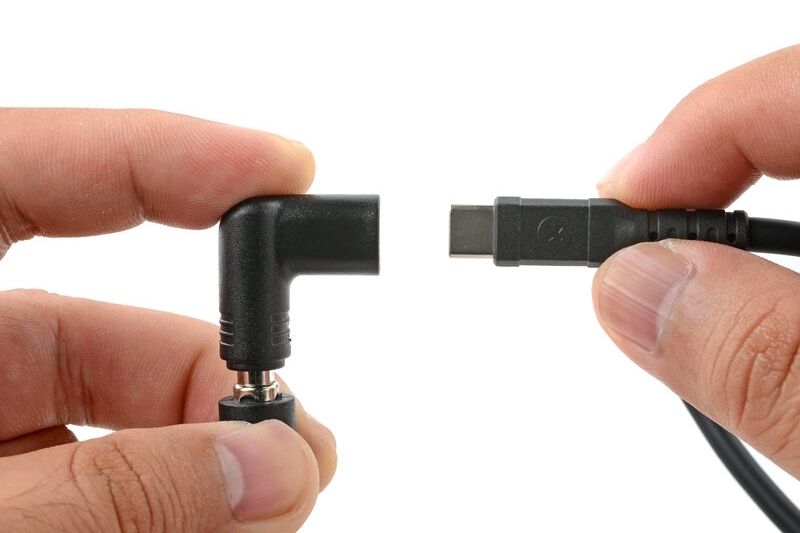

Cắm đầu nối barrel của VoltClip vào khớp nối USB-C hình khuỷu tay.

Đừng kết nối VoltClip với nguồn điện ngay. Các kẹp cá sấu lỏng có thể chạm vào nhau và gây đoản mạch điện.

Bước 24: Bóc tab bạc

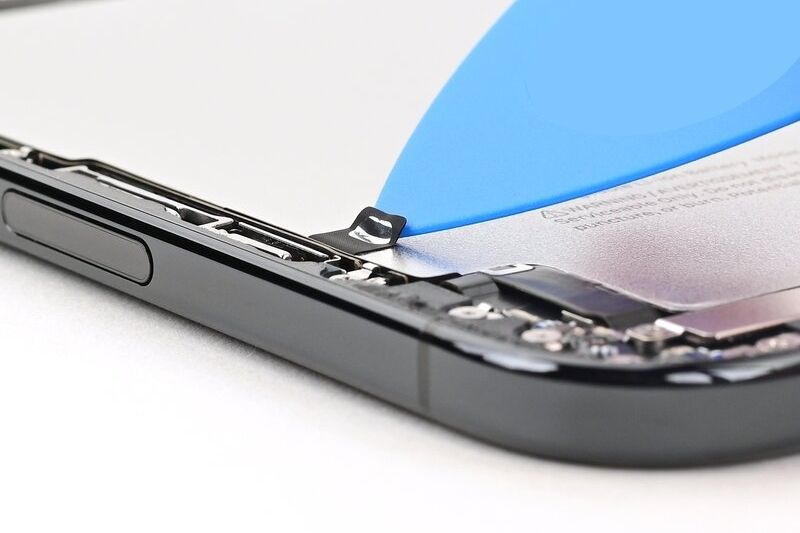

Dùng móng tay sạch hoặc miếng mở để bóc một trong các tab bạc trên pin.

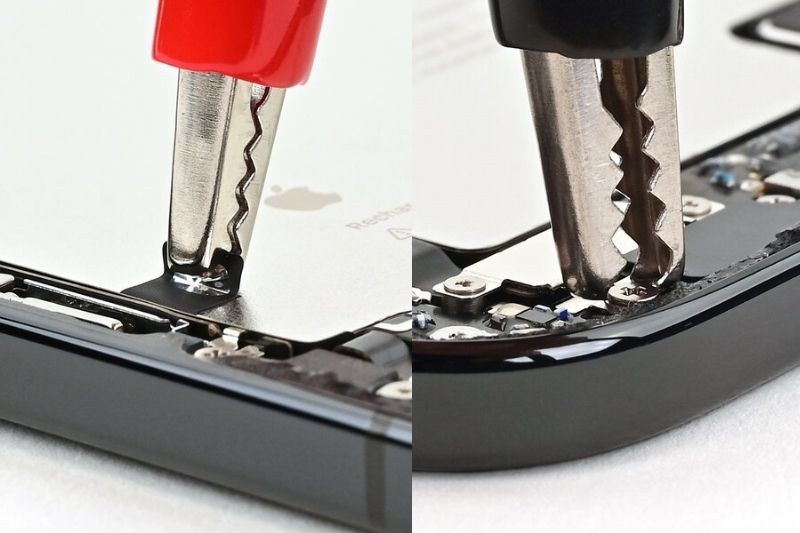

Bước 25: Gắn kẹp cá sấu

Gắn kẹp cá sấu đỏ vào tab bạc đã bóc lên trên pin.

Gắn kẹp cá sấu đen vào ốc nối đất nằm ở bên trái cạnh dưới.

Bước 26: Kết nối nguồn điện với VoltClip

Đảm bảo kẹp cá sấu đỏ đã được cố định chắc. Nếu kẹp cá sấu đen bật ra khỏi ốc, hãy ngắt cáp USB-C, đặt lại kẹp rồi thử lại.

Kết nối khớp nối USB‑C với nguồn điện (qua cáp USB‑C) và đợi 90 giây để keo lỏng ra.

Bước 27: Ngắt VoltClip

Ngắt cáp USB-C khỏi khớp nối, rồi ngắt các kẹp cá sấu.

Bước 28: Làm lỏng dải keo thứ hai

Lặp lại quy trình này trên tab bạc còn lại để làm lỏng dải keo thứ hai.

Bước 29: Tháo pin

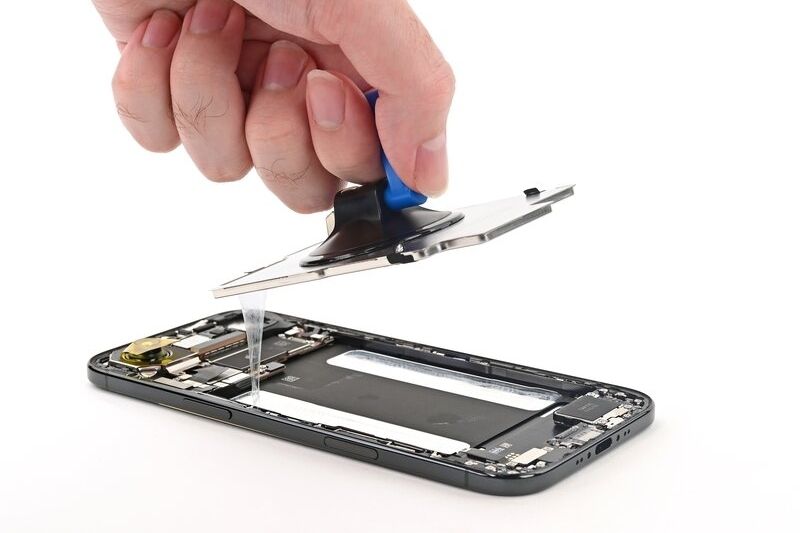

Gắn tay cầm hút vào giữa pin và nâng lên với lực chậm, đều để tháo pin ra.

Nếu pin không ra dễ dàng, đừng dùng lực—hãy kết nối lại VoltClip trong một phút trên mỗi dải keo.

Khi lắp lại, nếu pin thay thế không có keo sẵn, hãy làm theo hướng dẫn này để lắp keo. Sau đó, làm theo hướng dẫn này để lắp kính lưng.
