Giới thiệu
Hãy làm theo hướng dẫn này để thay pin bị hỏng hoặc đã cũ trên iPhone 17 Pro Max.
Pin iPhone được thiết kế để giữ ít nhất 80% dung lượng sau tối đa 1000 chu kỳ sạc. Nếu điện thoại của bạn phải sạc thường xuyên hơn hoặc chạy chậm hơn, đã đến lúc thay pin.
Kể từ iOS 26, tính năng Battery Health hoạt động với cả pin chính hãng và pin thay thế bên thứ ba.
Lưu ý: Bạn cần có keo dán màn hình thay thế để hoàn thành việc sửa chữa này.
Những gì bạn cần
Phụ kiện:
- Pin iPhone 17 Pro Max
- Keo dán màn hình iPhone 17 Pro Max
- Vít Pentalobe thay thế cho iPhone
Dụng cụ:
- Precision Bit Driver
- Mũi vít P2 Pentalobe
- Mũi vít JIS 00
- Mũi vít 4IP Torx Plus
- Máy sấy tóc
- Tay cầm hút chân không (Suction Handle)
- Que mở (Opening Picks)
- Spudger
- Nhíp (Tweezers)
- Khăn lau microfiber
- Cồn isopropyl (90% hoặc cao hơn)
- Súng nhiệt (Heat Gun)
- Băng keo đóng gói (Packing Tape)
- Kéo
- Kính bảo hộ
- Ốp bảo vệ iPhone 17 Pro Max
Quy trình sửa chữa
Step 1: Các biện pháp an toàn
Hãy để pin iPhone giảm xuống dưới 25% trước khi bắt đầu sửa chữa — pin lithium-ion đang sạc đầy có thể bắt lửa nếu bị hỏng.
Ngắt kết nối tất cả cáp khỏi điện thoại.
Giữ nút nguồn và một trong hai nút âm lượng, sau đó trượt để tắt máy.
Step 2: Chuẩn bị mặt kính bị nứt
Ⓘ Mảnh kính vỡ có thể làm phức tạp quá trình tháo lắp và gây thương tích. Nếu màn hình bị nứt, hãy thực hiện bước này.
Dán các dải băng keo lên toàn bộ mặt kính bị nứt để giữ kính lại với nhau và giúp tay hút chân không bám chắc.
Đảm bảo có một dải băng keo duy nhất (không chồng chéo) ở cạnh dưới, đủ lớn để đặt tay hút chân không.
Ⓘ Chỉ dán lên mặt kính, không dán lên khung viền.
Nên đeo kính bảo hộ để bảo vệ mắt khỏi các mảnh kính có thể văng ra trong quá trình sửa.
Step 3: Tháo vít pentalobe
Sử dụng tua vít P2 Pentalobe để tháo hai vít dài 7.5 mm ở hai bên cổng sạc.
Step 4: Đánh dấu que mở
Nếu đẩy que mở quá sâu có thể làm hỏng thiết bị. Hãy thực hiện bước này để đánh dấu và tránh hư hỏng.
Đo 3 mm từ đầu que mở và đánh dấu bằng bút lông dầu.
Hoặc bạn có thể dán một đồng xu cách đầu que 3 mm.
Step 5: Làm nóng cạnh dưới
Sử dụng máy sấy tóc hoặc súng nhiệt để làm nóng cạnh dưới của màn hình đến mức hơi nóng khó chạm vào.
Sử dụng súng nhiệt không đúng cách có thể làm hỏng màn hình và/hoặc pin — hãy làm theo hướng dẫn liên kết cẩn thận.
Step 6: Gắn tay hút chân không
Gắn tay hút chân không vào cạnh dưới của màn hình, càng sát mép càng tốt.
Step 7: Thông tin về viền màn hình
Trong bước tiếp theo, hãy đảm bảo bạn chèn que vào đúng vị trí:
Có một viền nhựa ở mặt dưới màn hình nằm trên khung. Hãy chèn que vào đây, đảm bảo que nằm hoàn toàn dưới viền nhựa.
Có một đường nối giữa viền nhựa và tấm màn hình. Đừng chèn que vào đó vì sẽ làm tách rời hai lớp, gây phức tạp cho việc sửa chữa.
Step 8: Chèn que mở
Kéo mạnh và đều tay cầm hút chân không lên cho đến khi xuất hiện khe hở giữa màn hình và khung.
Có thể cần lực khá lớn. Nếu khó thực hiện, hãy làm nóng lại màn hình và thử lại.
Chèn đầu que mở vào khe hở vừa tạo.
Step 9: Thông tin về màn hình
Không được chèn que sâu quá 3 mm dưới màn hình để tránh làm hỏng các linh kiện sau:
Cáp màn hình và cảm biến ánh sáng xung quanh nằm gần nút âm lượng và nút Action.
Có các tiếp điểm lò xo mỏng manh xung quanh viền điện thoại.
Mặt dưới màn hình có các kẹp kim loại mỏng gắn vào các rãnh tương ứng trên khung.
Step 10: Tách keo dán cạnh dưới
Trượt que mở dọc theo cạnh dưới để tách lớp keo dán.
Để que ở góc dưới bên phải để ngăn keo dính lại.
Step 11: Tháo tay hút chân không
Kéo núm nhỏ trên tay hút để tháo ra khỏi màn hình.
Step 12: Làm nóng cạnh phải
Sử dụng máy sấy tóc hoặc súng nhiệt làm nóng cạnh phải của màn hình đến mức hơi nóng khó chạm.
Step 13: Tách keo dán cạnh phải
Chèn que mở thứ hai vào góc dưới bên phải của màn hình.
Trượt que lên dọc cạnh phải để tách keo và nhả hai kẹp.
Ⓘ Bạn có thể cần cạy nhẹ màn hình lên để nhả kẹp.
Để que ở góc trên bên phải để ngăn keo dính lại.
Step 14: Làm nóng cạnh trên
Sử dụng máy sấy tóc hoặc súng nhiệt làm nóng cạnh trên của màn hình đến mức hơi nóng khó chạm.
Step 15: Tách keo dán cạnh trên
Chèn que mở thứ ba vào góc trên bên phải của màn hình.
Trượt que dọc cạnh trên và chỉ quanh một chút ở góc trên bên trái để tách keo và nhả hai kẹp.
Không trượt que xa hơn, vì có thể làm hỏng cáp cảm biến ánh sáng xung quanh.
Để que ở góc trên bên trái để ngăn keo dính lại.
Step 16: Làm nóng cạnh trái
Sử dụng máy sấy tóc hoặc súng nhiệt làm nóng cạnh trái của màn hình đến mức hơi nóng khó chạm.
Step 17: Tách keo dán cạnh trái
Chèn que mở thứ tư vào góc dưới bên trái của màn hình.
Trượt que lên dọc cạnh trái để tách keo và nhả kẹp, dừng lại ngay trước nút âm lượng lên.
Bạn có thể cần cạy nhẹ màn hình lên để nhả kẹp.
Không trượt que xa hơn, vì có thể làm hỏng cáp màn hình.
Step 18: Chống màn hình lên
Lúc này màn hình đã hoàn toàn tách khỏi khung. Nếu vẫn còn dính, hãy đi lại quanh viền để tách keo hoặc kẹp còn sót.
Nhấc màn hình thẳng lên và gập sang cạnh trái, chống lên một hộp chắc chắn hoặc chồng sách để cáp không bị kéo căng.
Hoặc bạn có thể đặt màn hình nằm phẳng sang bên trái.
Step 19: Tháo vít nắp che
Trong suốt quá trình sửa chữa, hãy ghi nhớ vị trí từng vít và lắp lại đúng chỗ cũ.
Sử dụng tua vít JIS 00 để tháo hai vít dài 1.2 mm cố định nắp che pin và nắp che cáp màn hình (mỗi nắp một vít).
Mũi vít Phillips nhỏ có thể dùng được với vít JIS. Bạn có thể thử mũi vít Phillips của hãng khác, nhưng có nguy cơ bị trượt vít.
Step 20: Tháo nắp che
Tháo hai nắp che ra.
Step 21: Ngắt kết nối pin
Sử dụng đầu nhọn của spudger để cạy và ngắt kết nối đầu cắm press connector của pin.
Step 22: Ngắt kết nối màn hình
Sử dụng đầu que mở hoặc đầu nhọn của spudger để cạy và ngắt kết nối hai đầu cắm press connector của màn hình và cảm biến phía trước.
Step 23: Tháo màn hình
Tháo màn hình ra.
Step 24: Tháo vít khay pin

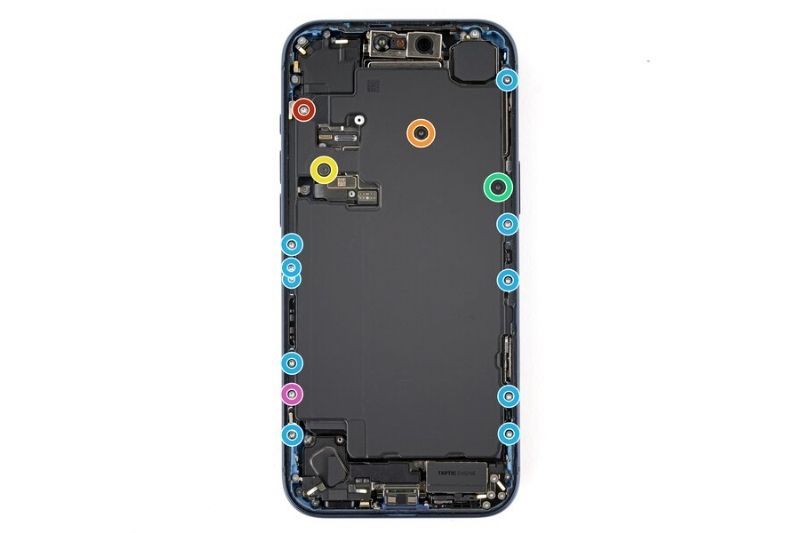

Sử dụng tua vít Torx Plus 4IP để tháo các vít cố định khay pin:
- Đỏ: Một vít dài 7.5 mm
- Cam: Một vít dài 5.9 mm
- Vàng: Một vít dài 3.5 mm
- Xanh lá: Một vít dài 2.4 mm
- Xanh dương: Mười vít dài 3.7 mm
- Hồng: Một vít dài 3.7 mm
Các mẫu iPhone có khay SIM vật lý sẽ không có vít này.
Step 25: Tháo pin
Dùng ngón tay nhấc góc trên bên trái của khay pin và tháo ra.
Cẩn thận không làm lem camera trước.
Step 26: Hoàn tất tháo rời
Chúc mừng bạn đã hoàn thành tháo rời! Các bước còn lại sẽ hướng dẫn cách lắp ráp lại iPhone.
Tùy mẫu iPhone, một số hình ảnh lắp ráp có thể có sự khác biệt nhỏ về hình thức. Tuy nhiên, quy trình vẫn đúng với iPhone của bạn.
Step 27: Lắp pin
Đặt khay pin vào đúng vị trí.
Đảm bảo không kẹt bất kỳ cáp nào dưới khay pin.
Step 28: Lắp vít khay pin
Sử dụng tua vít Torx Plus 4IP để lắp các vít cố định khay pin:
- Đỏ: Một vít dài 7.5 mm
- Cam: Một vít dài 5.9 mm
- Vàng: Một vít dài 3.5 mm
- Xanh lá: Một vít dài 2.4 mm
- Xanh dương: Mười vít dài 3.7 mm
- Hồng: Một vít dài 3.7 mm
Các mẫu iPhone có khay SIM vật lý sẽ không có vít này.
Step 29: Làm sạch khung
Làm sạch xung quanh các kẹp tiếp đất mỏng manh. Nếu vô tình làm cong một kẹp, hãy dùng ngón tay hoặc nhíp uốn nhẹ lại.
Dùng nhíp hoặc ngón tay gỡ các mảnh keo lớn ra khỏi viền khung.
Dùng spudger cạo sạch keo thừa trên khung.
Nếu keo cứng đầu, hãy dùng máy sấy hoặc súng nhiệt làm nóng rồi thử lại.
Step 30: Lau sạch keo thừa bằng cồn
Nhỏ vài giọt cồn isopropyl nồng độ cao (>90%) lên keo thừa.
Dùng khăn microfiber hoặc khăn không xơ lau theo một chiều dọc theo viền khung để làm sạch.
Hãy làm chậm rãi và cẩn thận. Khung sạch sẽ giúp keo dán mới bám đều và chắc hơn.
Step 31: Làm sạch màn hình
Nếu bạn đang tái sử dụng màn hình cũ, nhỏ vài giọt cồn isopropyl nồng độ cao (>90%) lên khăn microfiber và lau quanh viền để chuẩn bị bề mặt cho keo mới.
Step 32: Xác định hướng keo dán thay thế
Không bóc lớp lót nào, hãy đặt tờ keo dán lên khung để xác định hướng đúng.
Dùng các chi tiết như lỗ camera và các rãnh trên/dưới để hình dung cách keo sẽ nằm trên khung.
Step 33: Dán keo thay thế
Nắm tab ở góc tờ keo và bóc lớp lót để lộ ra khoảng 1/3 keo dính.
Phần keo đã lộ rất dính. Không để nó chạm vào bất cứ thứ gì cho đến khi sẵn sàng dán lên khung.
Nếu keo của bạn có nhiều lớp lót, hãy bóc lớp lộ ra mặt dính vào khung.
Step 34:
Một khi đã dán keo xuống, bạn không thể điều chỉnh lại — phải gỡ ra và dùng keo mới.
Cẩn thận căn chỉnh cạnh keo đã lộ với cạnh tương ứng của khung iPhone.
Khi đã thẳng hàng, nhẹ nhàng ấn phần keo đã lộ lên khung.
Step 35:
Tiếp tục bóc lớp lót trong khi nhẹ nhàng ấn keo vào vị trí.
Nếu bạn đã căn chỉnh đúng, các cạnh sẽ tự rơi vào đúng chỗ.
Nếu keo hơi lệch, nhẹ nhàng kéo các cạnh dài để chỉnh thẳng với khung.
Nếu keo bị nhăn hoặc gấp, hãy gỡ ra và bắt đầu lại với keo mới.
Nếu bạn không có keo dự phòng, có thể tạm thời lắp iPhone lại và dùng bình thường mà không dán keo. Lưu ý rằng khả năng chống nước của máy sẽ bị giảm cho đến khi bạn thay keo mới.
Step 36:
Dùng spudger ấn keo quanh toàn bộ viền iPhone.
Làm việc cẩn thận quanh các kẹp tiếp đất mỏng manh. Nếu làm cong, hãy uốn nhẹ lại bằng ngón tay hoặc nhíp.
Step 37:
Dùng tab kéo để bóc lớp lót lớn phía trước ra khỏi keo. Tab kéo thường nằm ở góc.
Lúc này vẫn còn các lớp lót viền. Đừng bóc chúng ra ngay — chúng giúp tránh keo dính nhầm trong lúc lắp lại.
Step 38: Kết nối màn hình
Đặt màn hình iPhone cạnh khung sao cho cáp màn hình có thể nối thoải mái với bo mạch chủ.
Step 39:
Dùng ngón tay hoặc đầu dẹt của spudger ấn và kết nối hai đầu cắm màn hình vào bo mạch chủ.
Không cố ép đầu cắm. Nếu khó, hãy reposition và thử lại.
Step 40: Kết nối pin
Dùng ngón tay hoặc đầu dẹt của spudger ấn và kết nối đầu cắm pin vào bo mạch chủ.
Step 41: Kiểm tra sửa chữa
Đây là thời điểm tốt để kiểm tra trước khi đóng máy hoàn toàn:
Bật iPhone lên và kiểm tra mọi thứ hoạt động bình thường. Sau đó tắt máy và tiếp tục lắp ráp.
Nếu iPhone không bật, hãy cắm sạc và thử lại.
Step 42: Lắp nắp che đầu cắm pin
Nhét cạnh trên của nắp che đầu cắm pin vào dưới mép cutout.
Đảm bảo cả hai tab đều nằm dưới mép.
Căn chỉnh nắp theo lỗ vít và đặt vào vị trí.
Step 43:
Dùng tua vít JIS 00 lắp vít dài 1.2 mm để cố định nắp che đầu cắm pin.
Step 44: Lắp nắp che đầu cắm màn hình
Nhét cạnh trái của nắp che đầu cắm màn hình vào dưới mép cutout.
Căn chỉnh nắp theo lỗ vít và đặt vào vị trí.
Step 45:
Dùng tua vít JIS 00 lắp vít dài 1.2 mm để cố định nắp che đầu cắm màn hình.
Step 46: Bóc lớp lót keo cuối cùng
Một tay giữ màn hình cố định.
Dùng ngón tay hoặc spudger bóc hết các lớp lót viền còn lại, lộ ra keo dính.
Đảm bảo không có gì chạm vào keo đã lộ.
Kiểm tra bên trong xem có lớp lót thừa không và gỡ hết. Không được còn lớp lót nào.
Step 47: Lắp màn hình
Hạ màn hình xuống khung, bắt đầu từ cạnh trên.
Nếu cảm thấy resistance, có thể có kẹp viền bị cong và bị khung đè. Quan sát vị trí bị kẹt và uốn thẳng kẹp lại nhẹ nhàng.
Đảm bảo cạnh màn hình không kẹp bất kỳ cáp nào.
Ấn dọc theo các cạnh iPhone cho đến khi màn hình nằm khít với khung.
Step 48:
Siết mạnh quanh toàn bộ viền iPhone.
Step 49: Làm nóng viền
Sử dụng máy sấy tóc, súng nhiệt hoặc iOpener làm nóng viền màn hình đến mức hơi nóng khó chạm.
Nhiệt làm mềm keo và giúp tạo độ bám chắc hơn.
Step 50: Lắp vít pentalobe
Sử dụng tua vít P2 Pentalobe để lắp hai vít dài 7.5 mm vào hai bên cổng sạc.
