Giới thiệu
Sử dụng hướng dẫn này để thay cụm camera trước trên iPhone 16 Pro Max của bạn.
Cụm này bao gồm camera hướng trước và phần cứng nhận diện khuôn mặt.
Nếu ảnh chụp từ camera trước bị mờ, nhiễu hoặc camera khó lấy nét, có thể cần thay thế.
Bạn sẽ cần keo dán kính lưng thay thế để hoàn thành sửa chữa này.
Sau khi sửa chữa, hãy hiệu chỉnh camera trước chính hãng của Apple bằng Trợ lý Sửa chữa
Những gì bạn cần
- Camera trước iPhone 16 Pro Max
- Keo dán tấm lưng iPhone 16 Pro Max
- Tô vít năm cánh P2 dành cho iPhone
- Tô vít ba chấu
- Tô vít chữ thập số 000
- Tô vít trụ dành cho iPhone
- Bộ miếng mở (6 cái)
- Tay cầm hút
- Nhíp
- Que bẩy nhựa
- Máy sấy tóc
- Cồn isopropanol (nồng độ 90% trở lên)
- Giấy lọc cà phê hoặc khăn không xơ
- Khăn sợi nhỏ
- Băng keo giấy
- Sách nặng
- Đồng xu
- Băng keo đóng gói
- Súng nhiệt
- Túi nhiệt
- Nhíp đầu tù an toàn tĩnh điện
Quy trình thay thế
Bước 1: Trước khi bắt đầu
Hãy để pin iPhone xả xuống dưới 25%, vì pin lithium-ion còn đầy là mối nguy hiểm tiềm ẩn về an toàn.
Rút mọi cáp ra khỏi iPhone.
Giữ nút nguồn và một trong hai nút âm lượng, rồi trượt để tắt nguồn iPhone.
Bước 2: Dán băng keo lên các vết nứt
Nếu màn hình hoặc kính lưng bị nứt nặng, hãy dán các dải băng keo đóng gói chồng lên nhau lên kính để bảo vệ bản thân và giúp việc tháo máy dễ dàng hơn.
Đảm bảo có một vùng phẳng gần cạnh dưới đủ lớn để cốc hút dính được.
Bước 3: Tháo ốc năm cánh
Dùng tô vít năm cánh P2 để tháo hai ốc dài 7,4 mm ở hai bên cổng sạc.
Bước 4: Đánh dấu miếng mở
Nếu đưa miếng mở vào quá sâu có thể làm hỏng thiết bị. Hãy làm theo bước này để đánh dấu miếng mở và tránh hỏng máy.
Đo 3 mm từ đầu miếng mở rồi đánh dấu bằng bút lông không phai.
Bạn cũng có thể đánh dấu các góc khác của miếng mở với các mức đo khác nhau.
Hoặc dán một đồng xu lên miếng mở cách đầu 3 mm.
Bước 5: Tạo khe hở bằng tay cầm hút
Hai bước tiếp theo hướng dẫn cách tạo khe hở ban đầu bằng tay cầm hút.
Dùng máy sấy tóc hoặc súng nhiệt để làm nóng cạnh dưới kính lưng đến khi nóng khi chạm vào.
Bạn cũng có thể dùng túi nhiệt để làm nóng kính lưng. Hãy làm theo hướng dẫn này để làm nóng và áp dụng túi nhiệt đúng cách.
Bước 6
Gắn tay cầm hút vào cạnh dưới kính lưng.
Kéo tay cầm lên với lực mạnh, đều để tạo khe hở giữa kính lưng và khung.
Nếu không xuất hiện khe hở, hãy làm nóng thêm cạnh rồi thử lại.
Đưa đầu miếng mở vào khe hở.
Bước 7: Thông tin về kính lưng
Khi bạn cắt keo giữ kính lưng ở các bước tiếp theo, đừng đưa miếng mở sâu hơn 3 mm để tránh làm hỏng các khu vực sau:
Một cáp mỏng kết nối kính lưng với iPhone, ngay cạnh nút tăng âm lượng. Đừng đưa miếng mở vào đây để tránh cắt đứt cáp.
Nhiều tiếp điểm lò xo quanh chu vi iPhone.
Bước 8: Tách keo cạnh dưới
Trượt miếng mở dọc theo cạnh dưới để cắt keo.
Nếu keo khó cắt, hãy làm nóng lại cạnh trong một phút rồi thử lại.
Để miếng mở lại ở góc dưới bên trái để ngăn keo dán lại.
Bước 9: Làm nóng cạnh trái
Dùng máy sấy tóc hoặc súng nhiệt để làm nóng cạnh trái kính lưng đến khi nóng khi chạm vào.
Bước 10: Tách keo cạnh trái
Đưa miếng mở thứ hai vào góc dưới bên trái, gần miếng mở hiện có.
Đừng đưa miếng mở sâu hơn 3 mm để tránh làm hỏng các tiếp điểm lò xo.
Trượt miếng mở dọc cạnh trái để tách keo và nhả các kẹp kim loại.
Bạn sẽ nghe và cảm nhận các kẹp kim loại nhả ra khi đi qua chúng.
Để miếng mở này lại ở góc trên bên trái để ngăn keo dán lại.
Bước 11: Làm nóng cạnh trên và góc
Dùng máy sấy tóc hoặc súng nhiệt để làm nóng cạnh trên và góc trên bên phải của kính lưng đến khi nóng khi chạm vào.
Bước 12: Tách keo cạnh trên
Đừng đưa miếng mở sâu hơn 3 mm để tránh làm hỏng các tiếp điểm lò xo.
Đưa miếng mở thứ ba vào góc trên bên trái.
Trượt miếng mở dọc cạnh trên và quanh góc trên bên phải, dừng lại phía trên nút tăng âm lượng.
Để miếng mở này lại để ngăn keo dán lại.
Bước 13: Làm nóng cạnh phải
Dùng máy sấy tóc hoặc súng nhiệt để làm nóng cạnh phải kính lưng đến khi nóng khi chạm vào.
Bước 14: Tách keo cạnh phải
Đừng đưa miếng mở sâu hơn 3 mm để tránh làm hỏng các tiếp điểm lò xo.
Đưa miếng mở thứ tư vào góc dưới bên phải.
Trượt miếng mở quanh góc và lên dọc cạnh phải, dừng lại phía dưới nút giảm âm lượng.
Để miếng mở này lại để ngăn keo dán lại.
Bước 15: Điều chỉnh vị trí kính lưng
Tại thời điểm này, kính lưng sẽ được tách khỏi khung. Nếu kính lưng vẫn bị kẹt, hãy quay lại quanh chu vi bằng miếng mở để kiểm tra các phần keo còn sót hoặc kẹp bị kẹt.
Xoay mở kính lưng sang bên phải của iPhone để tách phần keo còn lại.
Đỡ kính lưng bằng một vật sạch, chắc chắn.
Bước 16: Tháo nắp che đầu nối pin
Dùng tô vít ba chấu để tháo ba ốc cố định nắp che đầu nối pin:
- Đỏ: Hai ốc dài 1,3 mm
- Cam: Một ốc dài 1,0 mm
Bước 17
Nâng và tháo nắp che đầu nối pin.

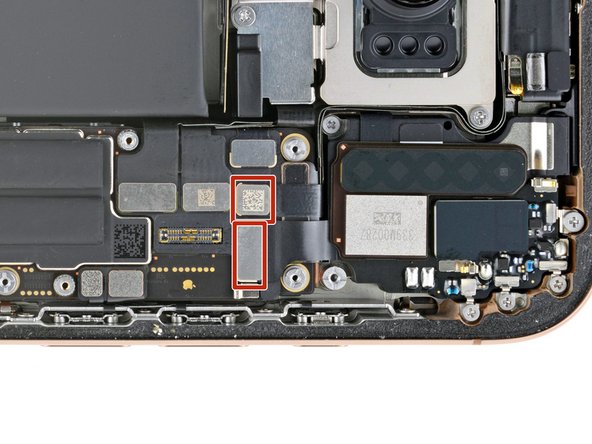

Bước 18: Ngắt kết nối pin
Dùng đầu nhọn của que bẩy nhựa để bẩy lên và ngắt đầu nối nhấn của pin.
Bước 19: Tháo nắp che đầu nối kính lưng
Dùng tô vít ba chấu để tháo bốn ốc cố định nắp che đầu nối kính lưng:
- Đỏ: Hai ốc dài 1,3 mm
- Cam: Hai ốc dài 1,0 mm
Bước 20
Nâng thẳng nắp che đầu nối kính lưng lên và tháo nó.
Bước 21: Tháo kính lưng

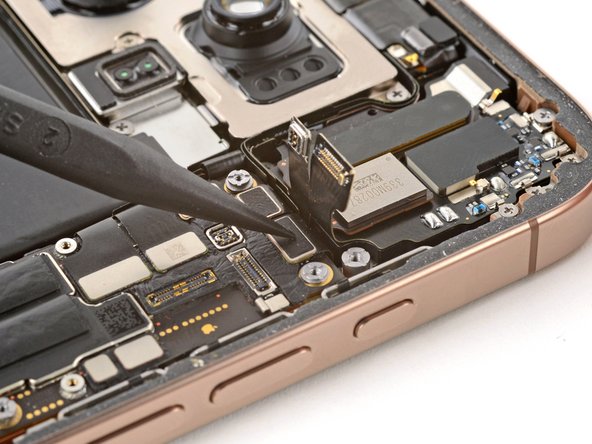

Dùng đầu nhọn của que bẩy nhựa để bẩy lên và ngắt đầu nối kính lưng.
Bước 22
Tháo kính lưng ra.
Bước 23: Tháo cụm camera trước

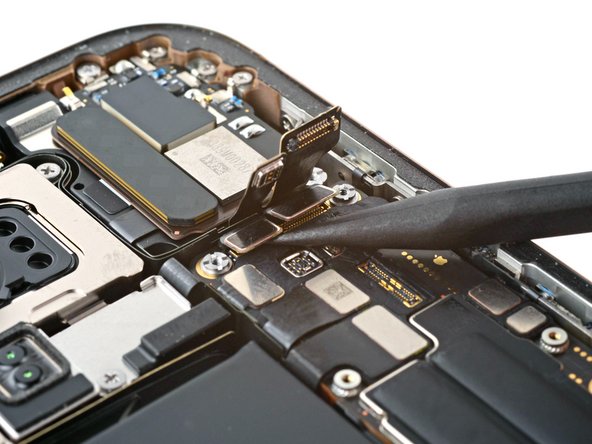

Dùng đầu nhọn của que bẩy nhựa để bẩy lên và ngắt các đầu nối của loa tai nghe và ăng-ten sóng milimet 5G.
Bước 24

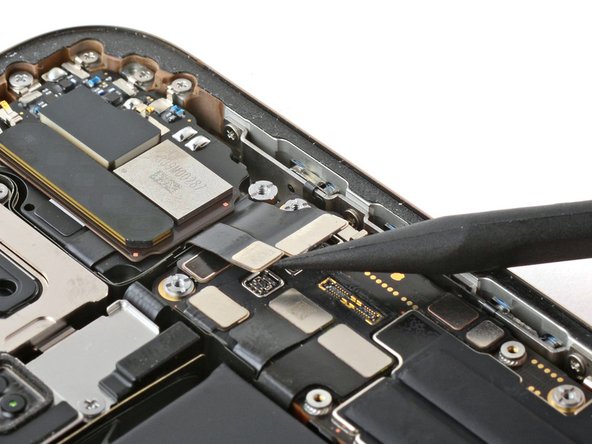

Dùng đầu nhọn của que bẩy nhựa để bẩy lên và ngắt hai đầu nối của cụm camera trước nằm dưới các đầu nối trước đó.
Bước 25

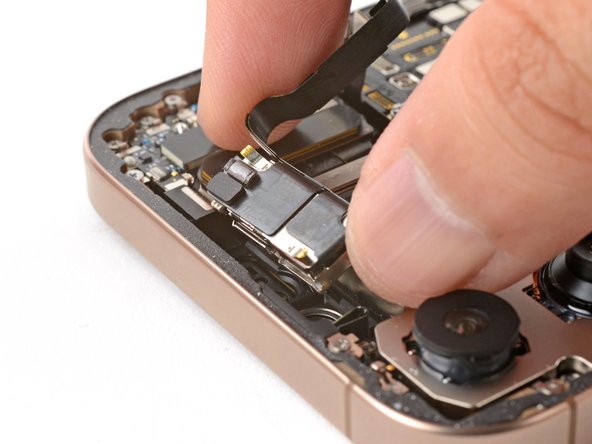

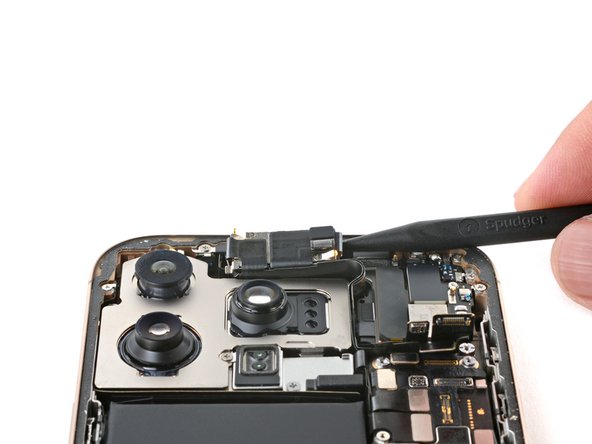

Bẩy lên và tháo cụm camera trước.
Bước 26: Hoàn thành tháo máy
Chúc mừng bạn đã hoàn thành tháo máy! Các bước còn lại sẽ hướng dẫn cách lắp lại iPhone.
Tùy theo mẫu iPhone của bạn, một số ảnh lắp lại có thể có khác biệt nhỏ về hình ảnh. Tuy nhiên, quy trình vẫn đúng với iPhone của bạn.
Bước 27: Lắp cụm camera trước
Đặt cụm camera trước vào vị trí lõm.
Nhẹ nhàng xếp các cáp mềm của camera vào khe giữa cụm camera sau và cụm loa tai nghe.
Bước 28
Dùng ngón tay hoặc que bẩy nhựa ấn và kết nối hai đầu nối camera lên bo mạch logic.
Để gắn lại các đầu nối nhấn như thế này, hãy căn chỉnh cẩn thận và ấn xuống một bên cho đến khi kêu “cạch” vào chỗ, rồi lặp lại bên kia. Đừng ấn vào giữa. Nếu đầu nối bị lệch, các chân có thể bị cong, gây hỏng vĩnh viễn.
Bước 29
Dùng ngón tay hoặc que bẩy nhựa ấn và kết nối các đầu nối của loa tai nghe và ăng-ten sóng milimet lên bo mạch logic.
Bước 30: Tháo keo còn sót
Làm việc quanh các kẹp tiếp đất mỏng manh khi vệ sinh khung. Nếu bạn làm cong một cái, hãy nhẹ nhàng nắn lại bằng ngón tay hoặc nhíp.
Dùng nhíp đầu tù hoặc ngón tay tháo các mảnh keo lớn khỏi chu vi khung.
Dùng que bẩy nhựa cạo cặn keo khỏi khung.
Nếu keo cứng, hãy làm nóng bằng máy sấy tóc hoặc súng nhiệt rồi thử lại.
Bước 31: Vệ sinh kính lưng
Nếu bạn tái sử dụng kính lưng, hãy nhỏ vài giọt cồn isopropanol nồng độ cao (trên 90%) lên khăn sợi nhỏ hoặc khăn không xơ và lau quanh chu vi để chuẩn bị bề mặt cho keo mới.
Bước 32: Vệ sinh khung
Quấn khăn không xơ hoặc giấy lọc cà phê quanh đầu que bẩy nhựa và nhỏ vài giọt cồn isopropanol nồng độ cao (trên 90%) lên đó.
Lau theo một hướng dọc theo chu vi khung để làm sạch cặn keo.
Hãy dành thời gian làm việc này. Khung sạch sẽ giúp keo thay thế nằm đều, đảm bảo độ bám tốt hơn.
Bước 33: Dán keo thay thế
Đặt tờ keo lên khung để xác định hướng đúng.
Dùng các đặc điểm như lỗ cắt camera và các khía dọc cạnh trên và dưới để hình dung cách keo sẽ nằm trong khung.
Bước 34
Cầm tab ở góc tờ keo và bóc lớp lót để lộ một phần ba keo.
Keo lộ ra rất dính. Đừng để nó chạm vào bất cứ thứ gì cho đến khi bạn sẵn sàng dán vào khung.
Nếu keo của bạn có nhiều lớp lót, hãy bóc lớp lót lộ ra mặt dính vào khung.
Bước 35
Cẩn thận căn chỉnh cạnh keo đã lộ với cạnh tương ứng của khung iPhone.
Một khi keo đã được ấn vào chỗ, bạn không thể điều chỉnh lại vị trí—bạn sẽ phải tháo nó và bắt đầu lại với keo mới.
Khi đã căn chỉnh đúng, nhẹ nhàng ấn dải keo lộ ra lên khung.
Bước 36
Tiếp tục bóc lớp lót ra khỏi keo, nhẹ nhàng ấn keo vào chỗ.
Nếu bạn đã căn chỉnh đúng keo, các cạnh sẽ khớp hoàn hảo.
Nếu keo hơi lệch, hãy nhẹ nhàng kéo các cạnh dài cho khớp với khung.
Nếu keo bắt đầu nhăn hoặc gấp nếp, hãy tháo nó và bắt đầu lại với keo mới.
Nếu bạn không có bộ keo khác sẵn, tạm thời lắp lại iPhone và sử dụng bình thường mà không cần keo cũng được. Chỉ cần nhớ rằng khả năng chống nước của iPhone sẽ bị giảm cho đến khi bạn thay keo.
Bước 37
Dùng que bẩy nhựa ấn keo quanh toàn bộ chu vi iPhone.
Làm việc quanh các kẹp tiếp đất mỏng manh. Nếu bạn làm cong một cái, hãy nhẹ nhàng nắn lại bằng ngón tay hoặc nhíp.
Đừng ấn quá mạnh, nếu không sẽ kéo giãn và làm biến dạng keo.
Bước 38
Dùng que bẩy nhựa hoặc ngón tay nâng tab kéo nối với lớp lót trước lớn. Tab kéo thường ở góc của lớp lót.
Dùng tab kéo để bóc lớp lót trước lớn ra khỏi keo.
Tại thời điểm này, bạn vẫn có thể còn lớp lót che chu vi, ngăn keo vô tình dính vào bất cứ thứ gì khi lắp lại iPhone. Đừng tháo các lớp lót nhỏ này ngay.
Bước 39: Kết nối kính lưng
Chống đỡ kính lưng dọc cạnh phải của iPhone.
Bước 40
Dùng ngón tay hoặc đầu phẳng của que bẩy nhựa ấn và kết nối đầu nối kính lưng lên bo mạch logic.
Bước 41: Kết nối pin
Dùng ngón tay hoặc que bẩy nhựa ấn và kết nối đầu nối nhấn của pin lên bo mạch logic.
Đây là thời điểm tốt để kiểm tra sửa chữa trước khi gắn kín iPhone. Bật nguồn iPhone và đảm bảo nó hoạt động như mong đợi. Tắt nguồn lại rồi tiếp tục lắp lại.
Nếu iPhone không bật, hãy kết nối với nguồn điện rồi thử lại.
Nếu bạn đã thay bo mạch logic và màn hình không bật, bạn sẽ cần làm theo hướng dẫn màn hình để kết nối thủ công đầu nối hiển thị.
Bước 42: Lắp nắp che đầu nối
Căn chỉnh nắp che đầu nối kính lưng theo lỗ ốc và đặt vào chỗ.
Bước 43
Dùng tô vít ba chấu để lắp bốn ốc cố định nắp che đầu nối kính lưng:
- Đỏ: Hai ốc dài 1,3 mm
- Cam: Hai ốc dài 1,0 mm
Bước 44
Căn chỉnh nắp che đầu nối pin theo lỗ ốc và đặt vào chỗ.
Bước 45
Dùng tô vít ba chấu để lắp ba ốc cố định nắp che đầu nối pin:
- Đỏ: Hai ốc dài 1,3 mm
- Cam: Một ốc dài 1,0 mm
Bước 46: Tháo các lớp lót keo cuối cùng
Dùng ngón tay hoặc que bẩy nhựa bóc hết các lớp lót chu vi, lộ ra keo.
Khi tháo các lớp lót, hãy đảm bảo không có gì chạm vào keo lộ ra.
Kiểm tra khung và kính lưng xem còn lớp lót nào sót không và tháo chúng. Không được còn lớp lót nào.
Bước 47: Lắp kính lưng
Hạ kính lưng xuống khung, bắt đầu từ cạnh trên.
Nếu cảm thấy kháng lực, một kẹp chu vi có thể đã bị cong và bị khung ép. Hãy nhìn vào điểm kháng lực và nhẹ nhàng nắn thẳng bất kỳ kẹp bị cong nào.
Ấn dọc các cạnh của iPhone cho đến khi kính lưng nằm phẳng với khung.
Bước 48: Làm nóng chu vi
Dùng máy sấy tóc, súng nhiệt hoặc túi nhiệt để làm nóng chu vi kính lưng đến khi hơi nóng đến mức khó chạm vào.
Nhiệt làm mềm keo và giúp tạo độ bám tốt hơn.
Bước 49: Áp lực lên chu vi
Dùng ngón tay ấn chắc quanh chu vi iPhone.
Bước 50
Đặt iPhone úp màn hình xuống trên bề mặt làm việc sạch, phẳng.
Dán một dải băng keo quanh chu vi kính lưng để bảo vệ lớp hoàn thiện.
Xếp đồng xu quanh chu vi kính lưng cho đến khi tạo thành tường cao bằng phần nhô camera sau.
Hoặc bạn có thể dùng kẹp ê-tô quanh chu vi thiết bị để cố định keo mới.
Bước 51
Đặt 3–4 cuốn sách nặng ngay ngắn lên trên iPhone.
Đồng xu có thể để lại dấu ấn nhẹ trên bìa sách dưới cùng, vì vậy đừng dùng thứ gì có giá trị.
Để sách tại chỗ khoảng 30 phút.
Áp lực sẽ giúp kích hoạt keo.
Bước 52: Lắp ốc năm cánh
Dùng tô vít năm cánh P2 để lắp hai ốc dài 7,4 mm ở hai bên cổng sạc
